Импульсный и трансформаторный блок питания: отличия

Чем импульсный блок питания отличается от трансформаторного

Импульсный блок питания легче и экономичнее трансформаторного, но шумит помехами. Разбираем отличия, КПД, пульсации и что брать под светодиодную ленту.

Советы и инструкции

Импульсный блок питания отличается от трансформаторного прежде всего принципом преобразования: он сначала выпрямляет сеть и «рубит» её на частоте десятков килогерц, а трансформаторный работает на сетевых 50 Гц через массивную железную обмотку. Отсюда и вся разница в весе, КПД, цене и поведении под нагрузкой.

Коротко. Для светодиодной ленты, лент 12 В и бытовой электроники в 9 случаях из 10 берут импульсный блок питания: он в 4-6 раз легче, КПД 85-92 процента против 50-70, стоит от 255 руб. Трансформаторный оправдан там, где критичны низкие помехи и ремонтопригодность: лабораторные стенды, ламповый звук, старые галогенные светильники.

Трансформаторный блок: честное железо на 50 герцах

Внутри такого блока сидит силовой трансформатор с сердечником из трансформаторной стали, диодный мост и сглаживающий конденсатор. Частота преобразования равна частоте сети, то есть 50 Гц, а чем ниже частота, тем больше должен быть сердечник. Поэтому «кирпич» на 60 Вт весит 1,5-2 кг, а его импульсный аналог укладывается в 250-300 г.

По опыту, главный минус тут не вес, а просадка. Подключили к трансформаторному блоку нагрузку близко к номиналу — напряжение на выходе упало на 10-15 процентов, потому что стабилизации как таковой нет. Лента от этого светит тусклее у дальнего края, а заявленные 12 В превращаются в 10,5.

Зато такой блок почти не шумит в эфире. Радиолюбители до сих пор ищут именно их для приёмников и УМЗЧ: нет ключа на 60 кГц — нет характерного «частокола» помех на осциллографе. И ремонтируется он в гараже: сгорел диод или конденсатор, заменили за 50 руб. и живём дальше.

Совет мастера. Если на корпусе написано «электронный трансформатор» — это уже импульсная схема, а не железо. Настоящий трансформаторный блок на 60 Вт весит больше килограмма, а электронный на ту же мощность — 200-250 г. Взвесьте в руке, и всё станет ясно без вскрытия.

Импульсный блок: как он выигрывает по КПД

Схема другая. Сеть 220 В выпрямляется в постоянные 310 В, дальше транзисторный ключ рубит это напряжение на частоте 20-100 кГц, и уже высокочастотный импульс идёт на маленький ферритовый трансформатор. Обратная связь через оптрон держит выход стабильным: при нагрузке от 10 до 100 процентов напряжение гуляет в пределах 1-2 процентов.

Выигрыш по КПД считается просто. Блок на 100 Вт с КПД 90 процентов рассеивает в тепло 11 Вт, трансформаторный с КПД 60 процентов — 67 Вт. При круглосуточной подсветке кухни разница набегает в 400-500 кВт·ч в год, а это уже реальные деньги в квитанции.

А вот цена почти не отличается. Драйвер на 24 Вт от MRM-POWER стоит около 421 руб., модель Feron LB005 на 60 Вт — 869 руб., ультратонкий 100 Вт от SEASTAR в алюминиевом корпусе — 1 017 руб. Трансформаторные аналоги той же мощности при равной цене будут в разы крупнее и горячее.

Таблица: импульсный против трансформаторного

Параметр	Импульсный	Трансформаторный
Частота преобразования	20-100 кГц	50 Гц (сеть)
КПД	85-92 процента	50-70 процентов
Масса на 60 Вт	200-300 г	1,2-2 кг
Стабилизация выхода	1-2 процента, есть обратная связь	просадка до 15 процентов
Помехи в сеть и эфир	заметные, нужен фильтр	минимальные
Работа на холостом ходу	от 0 Вт, часть моделей требует 5-10 процентов нагрузки	от 0 Вт без условий
Ремонт своими силами	сложно, высоковольтная часть	просто, деталей мало
Цена за 60-100 Вт	600-1 100 руб.	от 1 500 руб., редко в наличии

Что брать под светодиодную ленту и подсветку

Тут ответ однозначный: импульсный. Лента на 12 В требует стабильных 12 В, иначе меняется и яркость, и оттенок белого. Если коротко: считаете мощность ленты на метр, умножаете на длину, добавляете 30 процентов запаса. Лента 14,4 Вт/м на 5 м даёт 72 Вт, значит нужен блок на 100 Вт, как раз ходовой типоразмер.

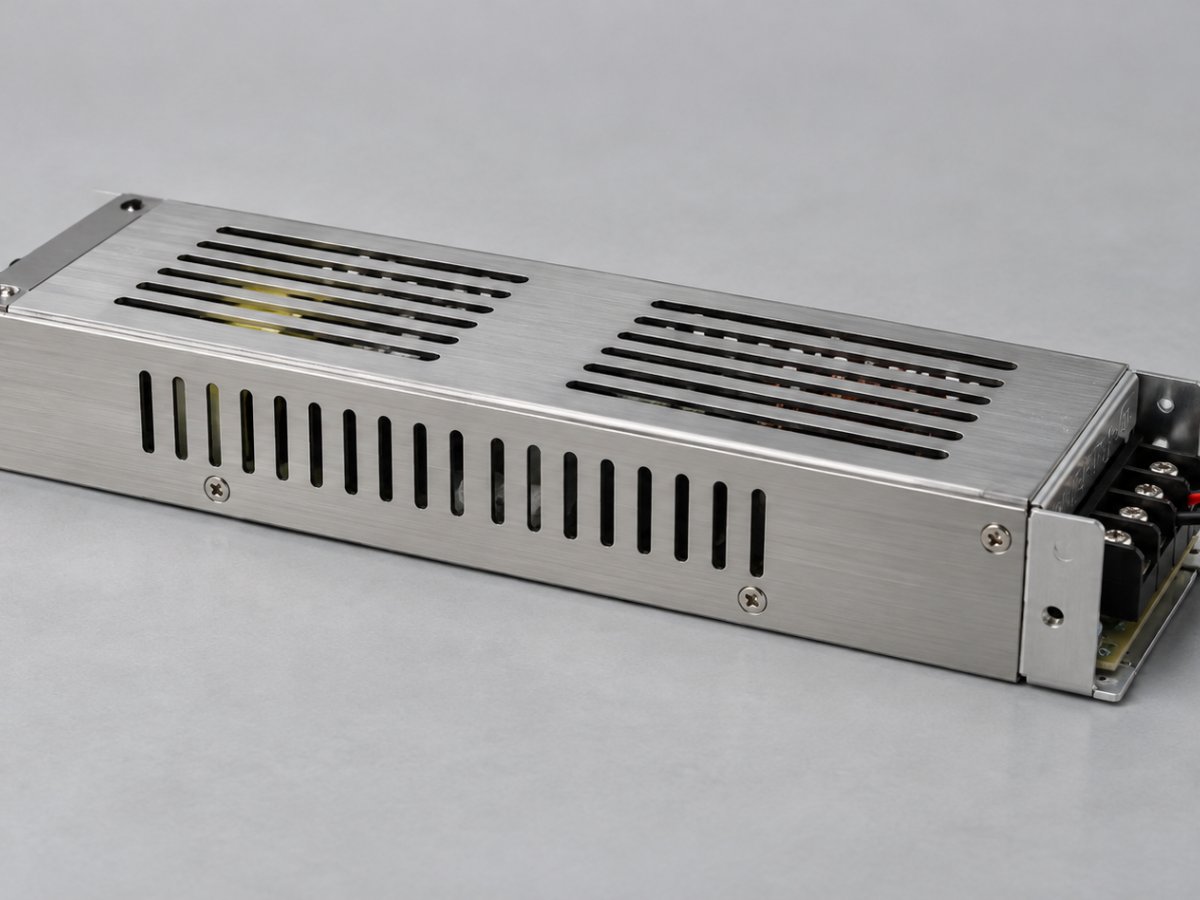

Корпус подбирайте под место установки. В нишу потолка или профиль идут узкие алюминиевые модели толщиной 15-20 мм, во влажную зону и на улицу — герметичные IP67 на 100-250 Вт. Ассортимент драйверов есть в разделе трансформаторы постоянного тока, а совсем узкоспециальные — в блоках питания для ленты.

Важно знать. Дешёвые импульсные блоки в перфорированном корпусе рассчитаны на 70-80 процентов от написанной на них мощности. Ставите 5 метров ленты на блок «ровно 72 Вт» — через полгода он уходит в защиту от перегрева. Берите с запасом хотя бы 30 процентов, это дешевле, чем менять дважды.

Когда трансформаторный всё-таки лучше

Первый случай — аудиотехника и измерительные приборы. Импульсный ключ гадит помехами в диапазоне 30-150 кГц, и на чувствительном входе это слышно фоном. Второй — старые галогенные светильники на 12 В с обмоточным трансформатором: менять его на драйвер постоянного тока без переделки схемы нельзя, галогенке нужен переменный ток.

Третий случай, про который забывают: диммирование. Обычный клавишный диммер на 220 В управляет обмоточным трансформатором нормально, а импульсный блок от такого диммера начинает щёлкать и мигать. Для импульсных нужен либо диммируемый драйвер, либо ШИМ-контроллер на низковольтной стороне.

Совет мастера. Кстати, проверить блок на пульсации можно телефоном: включите камеру и посмотрите на ленту через экран. Видны бегущие полосы — пульсации выше 10 процентов, такой свет утомляет глаза за час работы за столом. Нормальный драйвер даёт ровную картинку без полос.

Частые вопросы

Что надёжнее в быту, импульсный или трансформаторный

При грамотном запасе по мощности надёжность сопоставима: качественный импульсный драйвер живёт 30-50 тысяч часов. Трансформаторный проще по схеме и почти не боится перегрузки, зато греется сильнее и чаще выходит из строя именно от нагрева обмотки.

Чем электронный трансформатор отличается от импульсного блока питания

Технически это одно семейство: электронный трансформатор — та же импульсная схема, только чаще без жёсткой стабилизации и с выходом под конкретную нагрузку. Для ленты берите модель с маркировкой «12V DC» и указанным током, а не просто «электронный трансформатор для галогенных лампочек».

Можно ли заменить трансформаторный блок импульсным один в один

Только если нагрузке нужен постоянный ток и напряжение совпадает. Светодиодную ленту и электронику переводить на импульсный можно смело, галогенные лампы на 12 В переменного тока — нет. И проверьте ток: 12 В 5 А это 60 Вт, а не 5 Вт, путаница тут стоит сгоревшего блока.

Почему импульсный блок пищит или свистит

Свист на 2-8 кГц обычно означает, что блок работает у предела мощности или почти без нагрузки, и частота преобразования уходит в слышимый диапазон. Добавьте нагрузку или возьмите модель с запасом — постоянный писк это не норма, а сигнал о скорой смерти конденсаторов.

Какой запас по мощности нужен блоку питания

Минимум 30 процентов, а для герметичных IP67 и закрытых ниш — 40-50 процентов, потому что тепло оттуда не уходит. Для нагрузки 72 Вт это блок на 100 Вт, для 150 Вт — на 200-250 Вт. Заодно запас продлевает срок службы электролитов внутри.

С чего начать и где купить

Начните с трёх цифр: напряжение нагрузки, суммарная мощность плюс 30 процентов, требуемый класс защиты. Дальше выбирайте корпус — узкий алюминиевый для профиля, перфорированный для щитка, герметичный для улицы. Импульсный блок питания в этой логике почти всегда закрывает задачу дешевле и компактнее трансформаторного.

Драйверы и трансформаторы 12 В в наличии смотрите в разделе трансформаторы и драйверы на Akopoff.ru: от компактных 12 Вт за 255 руб. до 250 Вт в герметичном корпусе. Если сомневаетесь в расчёте, напишите мощность ленты и её длину — подберём типоразмер под нишу.

Роман Гущининженер-электрик, консультант по электрооборудованию Akopoff.ru
