Что такое УЗО и зачем оно нужно

Что такое УЗО и зачем оно нужно в квартире

УЗО отключает линию при утечке тока и защищает человека от удара. Разбираем принцип работы, какой ток утечки и тип выбрать для квартиры и чем УЗО отличается от дифавтомата.

Советы и инструкции

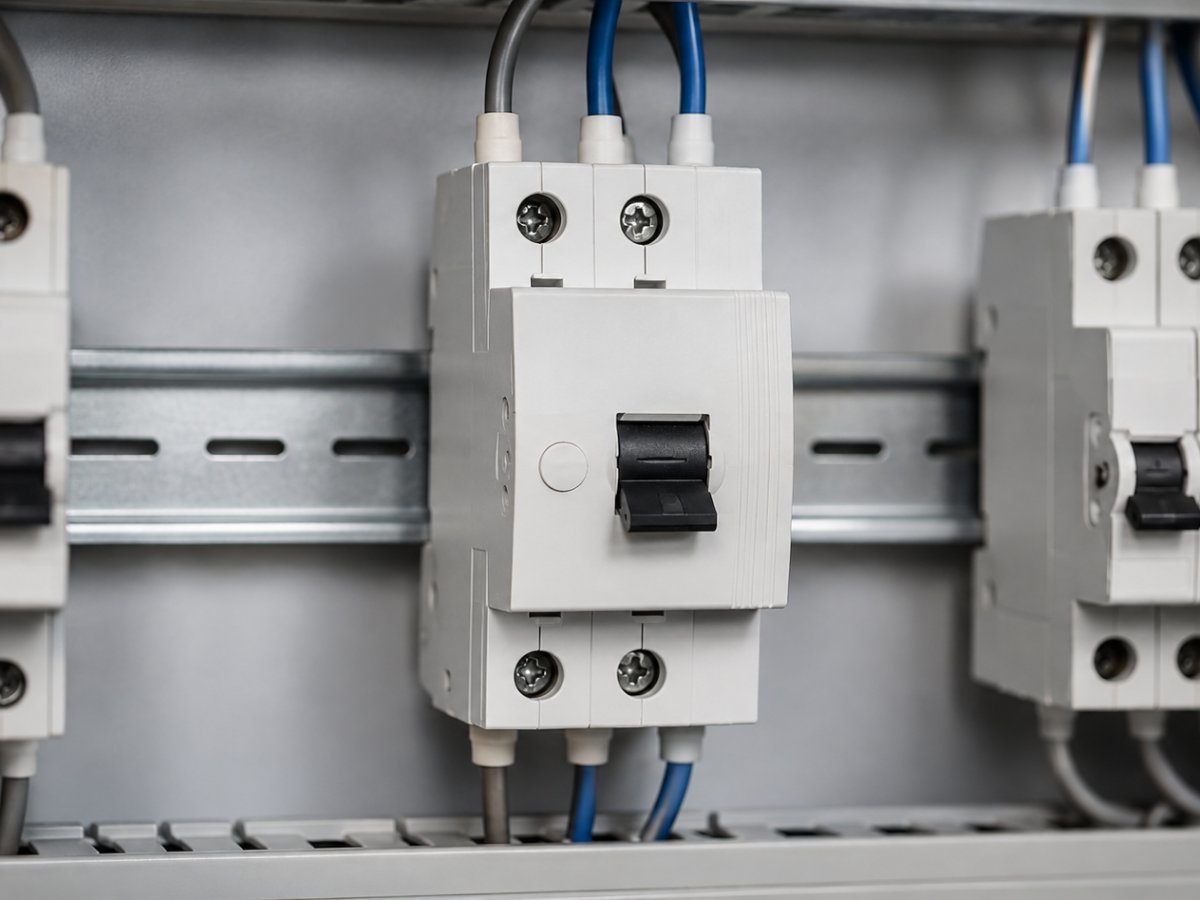

Что такое УЗО и зачем оно нужно, электрик объясняет за одну минуту: это устройство защитного отключения, которое ловит утечку тока и обрывает цепь до того, как человека ударит. Автомат в щите следит за перегрузкой и коротким замыканием, а вот утечку через мокрую стену, пробитый ТЭН бойлера или повреждённую изоляцию он не видит вообще. УЗО как раз про это: оно сравнивает ток, который ушёл по фазе, с током, который вернулся по нулю, и при разнице в 30 мА выключает линию за 20-40 миллисекунд.

Коротко. Для обычной квартиры берут УЗО на 30 мА типа A с номиналом на ступень выше вводного автомата: чаще всего это 40 А, два полюса. В ванную, на бойлер и в детскую линию ставят отдельное УЗО на 10 мА. Одно устройство на всю квартиру ставить можно, но правильнее разбить нагрузку на 2-3 группы, иначе при любой утечке погаснет вся квартира разом.

Что такое УЗО и как оно работает

Внутри корпуса стоит дифференциальный трансформатор. Через него проходят фаза и ноль, и в норме токи в них равны: сколько электричества пришло к стиральной машине, столько же ушло обратно. Если часть тока утекла в сторону - через тело человека, через сырую штукатурку, через пробитую обмотку насоса - баланс нарушается, магнитные потоки перестают компенсировать друг друга, и катушка выбивает контакты.

Цифры тут важнее слов. Ток 30 мА через тело уже способен вызвать судорожное сокращение мышц, когда человек физически не может отпустить провод, а 100 мА в течение секунды - это риск фибрилляции сердца. УЗО на 30 мА срабатывает раньше: типовое время отключения у бытовых моделей ABB, IEK и Legrand - 20-30 мс, а по стандарту на выключатели дифференциального тока предельно допустимые 300 мс.

На практике люди путают два разных сценария. УЗО спасает, когда ток уходит на землю: вы взялись за корпус бойлера, где пробило ТЭН, - линия отключилась. А вот если человек ухватился одной рукой за фазу, а другой за ноль, ток идёт «по кругу» внутри цепи, баланс сохраняется, и устройство защитного отключения не поможет. Зато и такая ситуация в быту редкость.

Важно знать. УЗО не защищает от перегрузки и короткого замыкания. Его саму нужно прикрывать автоматическим выключателем - без него при КЗ у устройства просто сгорят контакты. Пара «автомат плюс УЗО» - это минимум, а не перестраховка.

УЗО, автомат и дифавтомат: в чём разница

Три устройства в щите похожи внешне и совершенно по-разному работают. Автоматический выключатель - это защита проводов от нагрева. УЗО - защита человека и изоляции от утечки. Дифавтомат совмещает обе функции в одном корпусе и занимает меньше места на дин-рейке.

Параметр	Автомат	УЗО	Дифавтомат
От чего защищает	перегрузка, короткое замыкание	утечка тока, удар током, возгорание изоляции	всё перечисленное
Место в щите (модули)	1	2	2, реже 4
Цена комплекта на группу	от 250 руб.	от 1 250 руб. плюс автомат	от 2 500 руб.
Понятно, почему выбило	да	да, причина одна - утечка	нет, если нет флажка индикации
Когда брать	на каждую линию	щит с запасом места, 2-3 группы	тесный щит, одна ответственная линия

Если коротко: в щите на 12-24 модуля выгоднее связка автоматов и одного-двух УЗО - и дешевле, и понятнее при поиске неисправности. А когда мест в старом боксе три, а защитить нужно кухню и бойлер, берут дифференциальный автомат и не мучаются.

Ток утечки: 10, 30 или 300 мА

Это главная цифра на корпусе, рядом с ней всегда стоит «мА». Она определяет не «мощность» устройства, а порог, при котором линия отключится. Логика простая: чем ближе вода и голое тело, тем меньше должно быть число.

Ток утечки	Куда ставить	Что защищает
10 мА	ванная, душевая, бойлер, детская, тёплый пол	человека во влажном помещении, где сопротивление кожи падает в разы
30 мА	розеточные группы комнат, кухня, стиральная машина	человека при касании повреждённого прибора - базовый бытовой стандарт
100-300 мА	ввод в квартиру или дом, перед групповыми УЗО	проводку от возгорания при плохой изоляции, человека - нет

Противопожарное УЗО на 100-300 мА в квартире нужно не всем: его смысл раскрывается в частном доме с длинными линиями, уличным вводом и деревянными конструкциями. Свод правил СП 256.1325800.2016 требует защищать розеточные линии устройствами с током утечки не выше 30 мА - именно поэтому 30 мА и стали стандартом «по умолчанию».

Совет мастера. Не ставьте на ванную комнату 30 мА «чтобы не выбивало». Правильнее наоборот: отдельное УЗО на 10 мА только на линию бойлера и полотенцесушителя, а розетки комнат оставить на общем 30 мА. Если 10 мА срабатывает без причины - это не «капризный аппарат», а сигнал, что у прибора утечка и его пора смотреть.

Тип AC, A или B и сколько полюсов

Второй параметр, который проще всего перепутать. Тип определяет форму тока утечки, которую устройство умеет распознать.

Тип AC - только синусоидальный переменный ток утечки. Самый дешёвый вариант: УЗО ABB FH202 на 40 А и 30 мА стоит около 2 883 руб. Годится для линий освещения и простых розеток без электроники.
Тип A - переменный плюс пульсирующий постоянный. Это то, что нужно современной технике: стиральная машина с инвертором, индукционная плита, кондиционер, компьютерный блок питания, светодиодные драйверы. Модель IEK ВД1-63 на 16 А типа A обойдётся примерно в 1 611 руб.
Тип B - плюс сглаженный постоянный ток. Бытовому пользователю почти не нужен: он для солнечных инверторов, зарядных станций электромобилей, частотных приводов.

По опыту монтажа щитов в новостройках выбор такой: если бюджет позволяет, весь квартирный щит собирают на типе A. Разница в цене между AC и A на одну группу - 300-700 руб., а вот стиральная машина с электронным управлением при пробое даёт как раз пульсирующую утечку, которую тип AC может просто не заметить.

Число полюсов считается по фазам: двухполюсное УЗО (2P) - для обычной однофазной квартиры, четырёхполюсное (4P) - для трёхфазного ввода в дом или мастерскую. Четырёхполюсник вроде ABB FH204AC на 40 А и 30 мА занимает четыре модуля и стоит порядка 4 870 руб. Ставить 4P в однофазную сеть смысла нет - это переплата и лишнее место в боксе.

Как подобрать номинал и сколько устройств нужно в квартире

Номинальный ток УЗО - это ток, который спокойно проходит через контакты, и он должен быть не меньше, чем у автомата, стоящего с ним в паре. Практика простая: берут на ступень выше. Автомат 16 А - защита на 25 А, автомат 25 А - на 40 А, вводной 40 А - на 63 А. Если поставить наоборот, при перегрузке автомат ещё будет держать, а контакты дифференциального выключателя начнут греться, и никакая защита их не выключит.

Кстати, про количество. Одно УЗО на всю квартиру - решение бюджетное и рабочее, но каждое ложное срабатывание гасит и холодильник, и роутер, и свет в коридоре, а искать причину приходится наощупь. Схема на две-три группы удобнее в жизни:

группа 1 - розетки комнат и коридора, 40 А / 30 мА;
группа 2 - кухня и стиральная машина, 40 А / 30 мА типа A;
группа 3 - санузел, бойлер, тёплый пол, 25 А / 10 мА;
освещение обычно оставляют под обычным автоматом, без УЗО.

Для дома с несколькими этажами добавляют вводное селективное УЗО с задержкой срабатывания - на корпусе оно помечено буквой S. Оно нужно, чтобы при утечке на одной линии сначала отключилась группа, а не весь дом. Без селективности два устройства в цепочке выключаются одновременно, и смысл разделения теряется. Собирают всё это в бокс с запасом по модулям: практика показывает, что через год-два хочется добавить ещё одну линию.

Частые ошибки и почему УЗО выбивает

Самая массовая ошибка - соединить ноль после УЗО с нулём другой группы или с корпусом щита. Устройство мгновенно увидит дисбаланс и выключится, а хозяин будет ругать «бракованный аппарат». Второе по частоте - подключить нагрузку прямо на выход прибора без автомата.

Если устройство выбивает периодически, причины обычно бытовые. Старая проводка в панельном доме после дождя набирает влагу, и суммарная утечка подползает к порогу: считается нормальным, когда естественная утечка не превышает трети от номинального тока утечки, то есть 10 мА для тридцатимиллиамперного устройства. Пробитый ТЭН стиральной машины или бойлера даёт утечку прямо в воду. Дешёвые импульсные блоки питания и светодиодные драйверы «сливают» по 0,5-1 мА каждый, и десяток таких устройств в квартире уже заметен.

А вот кнопку «Тест» большинство хозяев не нажимает вообще ни разу. Механика внутри может закиснуть за годы простоя. Раз в месяц нажать и вернуть флажок - минута работы, которая проверяет, живо ли устройство. Кнопка имитирует утечку через встроенный резистор, поэтому проверка честная.

Важно знать. Работы в щите под напряжением - зона ответственности электрика с допуском. Купить и привезти устройство можно самому, а вот подключение вводного оборудования и любые операции в общедомовом щите лучше отдать специалисту: цена ошибки здесь не 2 000 руб., а здоровье.

Частые вопросы

Работает ли УЗО без заземления

Да, работает. Устройству не нужен провод PE: оно реагирует на разницу токов в фазе и нуле, а утечка может пойти и через тело человека, стоящего на полу. Разница в том, что в сети с заземлением защита сработает в момент пробоя на корпус, а без него - только когда до корпуса кто-то дотронется. Для старых домов с двухпроводной схемой УЗО остаётся единственной реальной защитой, и ставить его нужно обязательно.

Сколько ампер должно быть у УЗО для квартиры

Для типовой квартиры с вводным автоматом 32-40 А берут УЗО на 40 А, для большой или с электроплитой - на 63 А. Ориентир один: номинал УЗО не ниже номинала автомата, который его защищает, и лучше на ступень выше. Ток утечки при этом остаётся 30 мА независимо от ампеража.

Что лучше поставить в квартире - УЗО или дифавтомат

Если в щите есть место, дешевле и удобнее автоматы плюс общее УЗО на группу: при срабатывании сразу понятно, что дело в утечке. Дифавтомат берут, когда модулей в боксе не хватает или нужно защитить одну ответственную линию вроде бойлера. По надёжности разницы нет, вопрос только в компоновке и цене.

Зачем нужно УЗО на водонагреватель

Потому что ТЭН работает в воде, и при появлении трещины в изоляции ток уходит прямо в бак. Дальше он идёт по трубам и по смесителю - к человеку в душе. Для бойлера ставят отдельное УЗО на 10 мА или дифавтомат: встроенное в шнур устройство у некоторых моделей защищает только сам прибор и часто рассчитано на 15-30 мА.

Что означает буква S на корпусе УЗО

Буква S - селективное исполнение, то есть с выдержкой времени 40-500 мс. Такое устройство ставят на вводе перед групповыми, чтобы первым отключалась именно повреждённая линия, а не весь дом. В квартире с одним УЗО селективность не нужна и только удорожает щит.

Можно ли обойтись УЗО-розеткой вместо щитового

Как временное решение - да. Розетка со встроенным устройством защитного отключения на 16 А и 30 мА закрывает один конкретный прибор: стиральную машину на съёмной квартире, насос в подвале, инструмент на улице. Всю проводку она не защищает, поэтому при ремонте щита её меняют на нормальное модульное УЗО.

С чего начать и где купить УЗО

Сначала посчитайте линии: сколько групп розеток, есть ли бойлер и тёплый пол, какой номинал у вводного автомата. Дальше выпишите три цифры - номинал в амперах, ток утечки в миллиамперах и тип. С этим списком выбор занимает пять минут.

В наличии на складе Akopoff.ru есть УЗО от 25 до 63 А с током утечки 10, 30 и 300 мА: бюджетные IEK ВД1-63 от 1 254 руб., ABB серии FH202 и FH204, Legrand TX3 и DX3, а также компактные решения Uniel. Цены и остатки в карточках ниже актуальные, менеджер подскажет по совместимости с вашим щитом.
