Распределительная коробка стоит от 15 до 300 руб., а ошибка при её выборе почти всегда заканчивается штроблением свежей стены. Вскрывал такие узлы десятками: картина одинаковая — корпус взяли «какой был на кассе», без оглядки на сечение кабеля, число вводов и влажность в комнате.
Зачем нужна распределительная коробка и можно ли без неё
Коробка — это ревизионный узел. Все соединения проводов по ПУЭ должны оставаться доступными для осмотра и ремонта, а значит, замуровать скрутку в штробу нельзя. Если линия оборвётся, а места соединения никто не найдёт, стену придётся вскрывать по всей длине кабеля — а это плитка, обои и неделя грязи.
Схему без коробок тоже делают: кабель ведут шлейфом от подрозетника к подрозетнику, и роль узла берёт на себя глубокий стакан 68х60 мм. Способ рабочий, но он съедает место под механизм розетки и годится только для медного кабеля сечением до 2,5 мм2. На практике для освещения и групп розеток обычная коробка остаётся дешевле и честнее.
Скрытый монтаж или открытый: корпус решает
Это первое, что нужно определить. Вариантов ровно два. Для скрытой проводки берут коробку с посадочной глубиной 30–50 мм: её утапливают в стену коронкой на 68–100 мм, а крышка садится заподлицо и потом закрывается обоями или декоративной заглушкой. Такие модели у ELFO идут круглыми 65х35 и 102х30 мм — самый ходовой размер для панельных домов.
Открытая проводка требует другого корпуса: у него сплошное дно, выступающие бортики и крышка на винтах или защёлках. Наружная коробка ЭРА 100х100х30 мм в белом и «сосновом» исполнении спокойно живёт на деревянной стене дачи. Кстати, под кабель-канал есть плоские версии 75х75х20 мм — они не торчат из короба и выглядят аккуратно.
Размер и количество вводов
Самая частая ошибка — тесный корпус. Она обходится дорого. В коробку 60х60х40 мм входит три кабеля ВВГнг 3х1,5, и если приходит четыре, крышка уже не встаёт ровно. Считайте так: берите размер с запасом в один ввод от того, что нужно сейчас.
- 65х35 и 80х40 мм круглые — точка на светильник, два-три кабеля.
- 100х100х50 мм — универсальный рабочий размер, до 6–8 вводов.
- 120х80х50 и 150х110х70 мм — узел на группу розеток, магистраль, ввод в щит.
Зато с запасом по объёму соединять удобнее: клеммник и петли проводов укладываются без натяга, изоляция не подпирает крышку. Большие корпуса 190х140х70 мм у Greenel берут под слаботочку и распределение на несколько линий сразу.
Степень защиты IP: где нужен герметичный корпус
В сухой комнате достаточно IP20 — от пыли крышка защитит, а больше ничего и не требуется. Дальше сложнее. А вот санузел, кухонный фартук, балкон и гараж — это уже зона конденсата, и там нужен корпус от IP54 с уплотнителем по периметру и гермовводами на кабель.

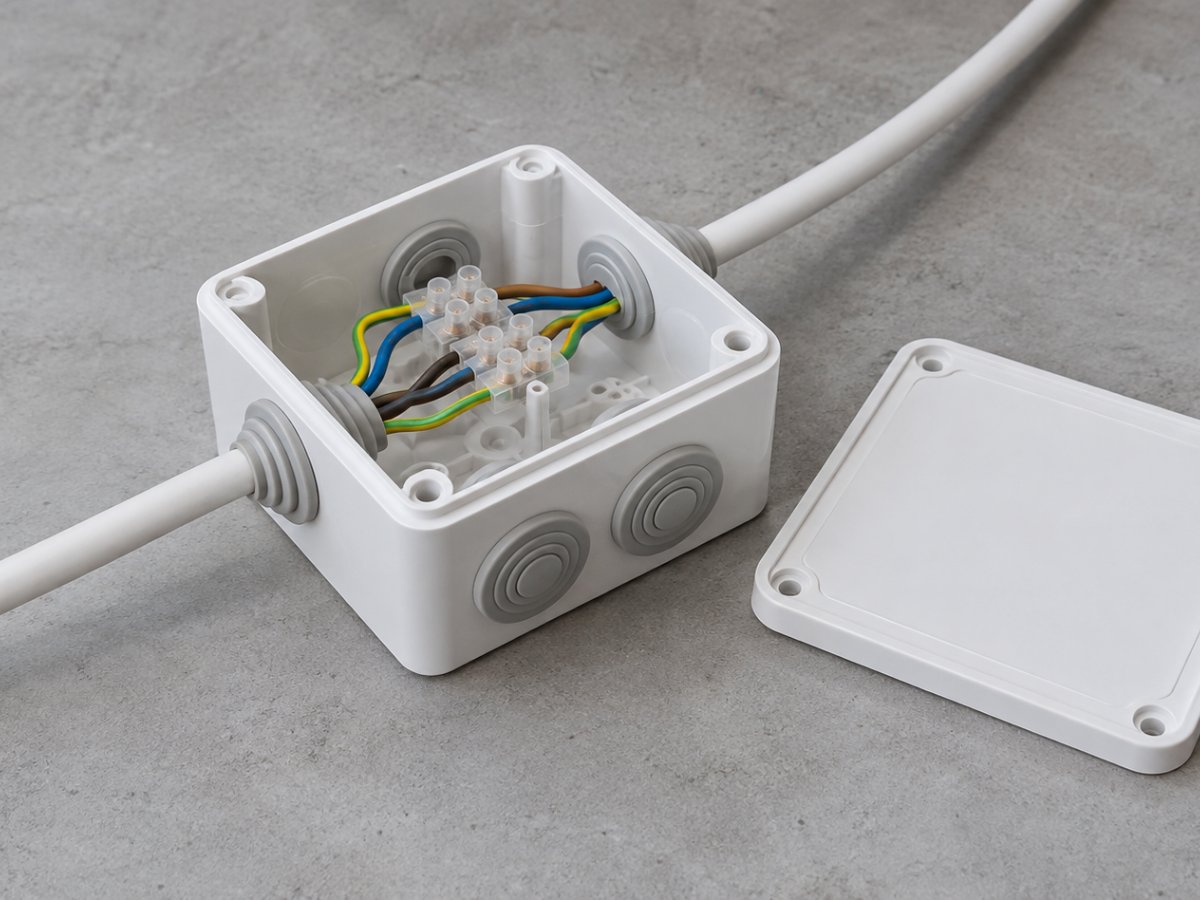

Для улицы и неотапливаемых помещений берут IP65–IP68. Распаячная коробка ЭРА КОР 100х100х50 мм с восемью гермовводами закрывает большинство уличных задач, а силовая коробка Schneider Electric 102х100х37 мм на 40 А выдерживает подключение техники вроде насоса или уличного обогрева.
Материал корпуса и пожарная безопасность
Обычный полипропилен подходит для квартиры и дачи. Для путей эвакуации, лестничных клеток и коммерческих помещений нормы требуют безгалогенный пластик — его маркируют буквами HF: при нагреве он не выделяет едкий дым. Двухкомпонентные безгалогенные коробки Промрукав 100х100х50 мм как раз из этой категории.
Отдельно стоят огнестойкие корпуса с керамическими клеммами — они держат линию под напряжением 30–90 минут во время пожара. Для дома это перебор, для системы дымоудаления или аварийного освещения — обязательное требование.
Сравнение: какую коробку под какую задачу
| Задача | Размер и тип | Защита | Цена, руб. |
|---|---|---|---|
| Свет в комнате, скрытая проводка | круглая 65х35 или 80х40 мм | IP20 | 35–60 |
| Группа розеток в квартире | квадратная 100х100х50 мм | IP20–IP44 | 100–160 |
| Открытая проводка на даче | наружная 100х100х30 мм | IP40–IP54 | 90–150 |
| Ванная, балкон, гараж | герметичная с гермовводами | IP54–IP65 | 99–280 |
| Улица, насос, уличный свет | силовая 102х100х37 мм, 40 А | IP44–IP68 | от 600 |
Чем соединять провода внутри коробки
Корпус — только половина дела. Вторая половина — контакт, и именно он горит. Тут экономить нельзя. Скрутка без пайки и сварки давно вне закона: ПУЭ разрешает сварку, пайку, опрессовку гильзой и сжимы, включая винтовые и пружинные клеммники.
По опыту для квартиры лучший компромисс — самозажимные клеммы на медь сечением 1,5–4 мм2: монтаж занимает секунды, разобрать узел можно без инструмента. Гильзы под опрессовку надёжнее и компактнее, но требуют пресс-клещей и уже не разбираются. К слову, алюминий и медь напрямую скручивать нельзя никогда — только через клемму с пастой или через сжим.
Оставляйте в коробке петли по 8–10 см на каждый провод. Если коммутацию придётся переделывать, запаса хватит на две-три переразделки без наращивания кабеля. Подходящие клеммы и соединители стоит брать сразу с коробкой, чтобы не ехать второй раз.
Частые вопросы
Чем отличается распаячная коробка от распределительной
Можно ли замуровать коробку в стену под штукатурку
Какой размер коробки брать для квартиры
Какая степень защиты нужна в ванной
Сколько коробок нужно на однокомнатную квартиру
Что означает маркировка HF на коробке
С чего начать и где купить
Начните со схемы: посчитайте узлы, кабели в каждом и условия помещения. Дальше подбирайте корпус по размеру и IP, а клеммы — по сечению жил. Если коротко: сухая комната — любой корпус нужного объёма, влажная — только герметичный.
В наличии на складе в Москве есть распределительные и распаячные коробки для скрытого и открытого монтажа, а к ним кабель и провод и гофрированная труба с клипсами. Цены и остатки в карточках ниже обновляются на каждом просмотре.
