Как выбрать блок питания для светодиодной ленты

Как рассчитать мощность блока питания для светодиодной ленты, зачем нужен запас 30 процентов, какой класс защиты выбрать для кухни, ванной и улицы. Таблица подбора и ответы на частые вопросы.

Советы и инструкции

Блок питания для светодиодной ленты выбирают в последнюю очередь, а ломается в подсветке обычно именно он. Причина почти всегда одна: взяли мощность впритык. Разберём, как посчитать блок правильно, какой корпус брать под кухню и потолок и почему дешёвый драйвер начинает гудеть уже через месяц.

Коротко. Считайте по формуле: мощность ленты на метр умножить на длину и прибавить 30 процентов запаса. Напряжение блока должно совпадать с напряжением ленты - 12 В к 12 В, 24 В к 24 В, без вариантов. В комнате и в мебели хватит корпуса IP20, на кухне у мойки нужен IP44-IP54, на улице и в ванной - только герметичный IP67.

Зачем ленте вообще отдельный блок

Светодиодная лента питается постоянным током низкого напряжения, а в розетке переменные 220 В. Блок питания (его же называют драйвером или трансформатором) выпрямляет и понижает напряжение до нужных 12 или 24 вольт. Без него лента просто сгорит за секунду.

Исключение одно - лента на 220 В и дюралайт: там выпрямитель уже встроен в вилку, отдельный блок не нужен. Всё остальное, от подсветки полки до контурной линии по периметру потолка, требует драйвера. Как подобрать саму ленту, мы разбирали в отдельном материале о выборе светодиодной ленты. Блок подбирают строго под напряжение конкретной ленты: блок на 24 В, подключённый к ленте на 12 В, выжжет её моментально.

Расчёт мощности: формула и запас 30 процентов

Это главный пункт, на котором ошибаются чаще всего. Считаем в три действия.

Смотрим удельную мощность ленты - она указана в описании как Вт/м. Типовые значения: 4,8, 9,6, 14,4 Вт/м.
Умножаем на длину подсветки в метрах. Например, 5 метров ленты по 14,4 Вт/м дают 72 Вт.
Прибавляем 30 процентов запаса: 72 умножить на 1,3 равно 93,6 Вт. Значит, нужен блок на 100 Вт.

Почему именно 30 процентов, а не 10. Блок питания, работающий на пределе, греется существенно сильнее, а электролитические конденсаторы внутри деградируют от нагрева очень быстро. На практике драйвер, нагруженный на 95 процентов, живёт год-полтора, тот же самый на 70 процентах - пять лет и больше. Разница в цене между блоком на 72 и на 100 Вт составляет порядка 200 руб., то есть запас стоит дешевле любого ремонта.

Совет мастера. Считайте по длине ленты, которую реально повесите, а не по длине бухты. Купили 5 метров, повесили 3,2 - блок нужен на 3,2 метра: 3,2 умножить на 14,4 равно 46 Вт, плюс запас - берём 60 Вт. Переплачивать за 100-ваттный драйвер и ставить его в мебельную нишу, где ему тесно, смысла нет.

12 или 24 вольта: что выбрать

Напряжение определяет сама лента, блок только подстраивается. Но если подсветку вы ещё только планируете, разница такая.

Система на 12 В дешевле и универсальнее по аксессуарам: диммеров, датчиков и контроллеров под неё на рынке больше. Минус - ток вдвое выше, а значит, толще провод и заметнее просадка яркости на длинном отрезке.

Система на 24 В при той же мощности потребляет вдвое меньший ток, поэтому блоки компактнее, провода тоньше, а лента ровно светит по всей длине. Зато выбор недорогих драйверов на 24 В у нас скромнее - это надо учитывать заранее.

Длина и мощность ленты	Потребление	Нужный блок	Типичная цена
2 м по 4,8 Вт/м	9,6 Вт	12 Вт	от 255 руб.
3 м по 4,8 Вт/м	14,4 Вт	24 Вт	от 367 руб.
2 м по 9,6 Вт/м	19,2 Вт	30 Вт	от 592 руб.
3 м по 14,4 Вт/м	43,2 Вт	60 Вт	от 615 руб.
5 м по 14,4 Вт/м	72 Вт	100 Вт	от 1 017 руб.
12 м по 14,4 Вт/м	172,8 Вт	250 Вт	от 1 549 руб.

Класс защиты и корпус: куда вы его спрячете

Тип корпуса выбирают по месту установки, и это вторая по частоте ошибка после мощности. Если коротко: чем герметичнее корпус, тем хуже он охлаждается.

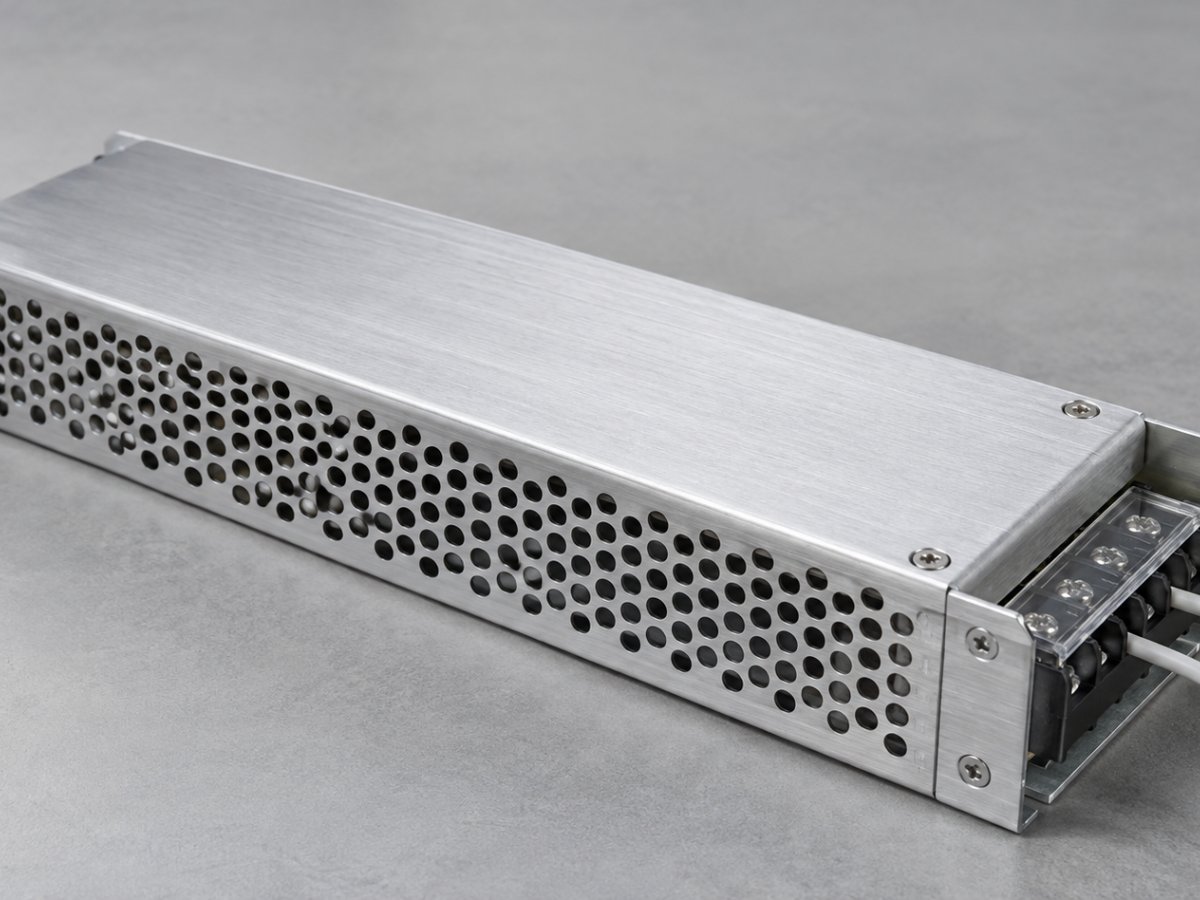

IP20, открытая рама или перфорированный кожух. Самый дешёвый и самый холодный вариант - воздух свободно проходит сквозь корпус. Ставится только в сухое место с вентиляцией: шкаф, ниша подвесного потолка, электрощит. Пример - Ultra Slim Pro на 100 Вт от SEASTAR за 1 017 руб.
Узкий алюминиевый корпус. Высота 15-20 мм, влезает в мебельный профиль и за карниз. Компромисс: закрыт от пыли, но греется сильнее открытого. Мощности до 72-100 Вт.
IP44-IP54. Пластиковый или металлический закрытый корпус. Кухня рядом с мойкой, застеклённый балкон, техническое помещение.
IP67, залитый компаундом. Герметичный брусок, внутри всё в силиконе. Ванная, сауна, улица, подсветка фасада и крыльца. Греется сильнее всех, поэтому запас мощности для него берут не 30, а 40-50 процентов.

Отдельно про вентилятор. Блоки мощнее 200 Вт часто идут с активным охлаждением - это надёжно, но кулер слышно. В спальню или гостиную такой ставить не надо: лучше разбить линию на два пассивных блока по 100 Вт и развести их по разным концам комнаты. Тише и ремонтопригоднее: сгорит один - вторая половина подсветки продолжит работать.

Важно знать. Любой блок питания должен остаться доступным для замены. Замуровать драйвер в гипсокартон без ревизионного люка - решение, о котором жалеют через три года: чтобы поменять деталь за 600 руб., придётся вскрывать потолок. Планируйте люк или выносите блок в шкаф сразу.

Провода, подключение и диммер

Провод от блока к ленте берите сечением 0,75-1,0 кв. мм. Тонкая лапша 0,35 кв. мм сама съедает часть напряжения, и лента у дальнего конца светит тусклее - тот же эффект, что от нехватки мощности, только причина в проводке.

Кстати, полярность соблюдать обязательно: плюс блока к плюсу ленты. Перепутали - лента просто не загорится, в редких случаях выйдет из строя защитный диод. На самом драйвере клеммы подписаны V+ и V-, вход 220 В отмечен как L и N.

Если планируете регулировать яркость, диммер ставится между блоком и лентой, а не в разрыв 220 В. Обычный клавишный диммер для ламп накаливания с драйвером не работает: в лучшем случае будет моргание, в худшем - выход из строя обоих устройств. Нужен именно ШИМ-диммер на 12 или 24 В под мощность вашей ленты.

Частые вопросы

Какой блок питания нужен для 5 метров светодиодной ленты

Зависит от мощности ленты. Для 5 метров по 4,8 Вт/м потребление 24 Вт, берите блок на 30-36 Вт. Для 5 метров по 9,6 Вт/м это 48 Вт и блок на 60 Вт. Для 5 метров по 14,4 Вт/м - 72 Вт и блок на 100 Вт. Правило одно: считаем потребление и добавляем 30 процентов.

Можно ли взять блок мощнее, чем нужно

Да, это безопасно. Лента заберёт ровно столько тока, сколько ей требуется, а блок будет работать вполсилы и меньше греться. Минусы только два: драйвер на 250 Вт крупнее и дороже, и его сложнее спрятать в мебель. А вот брать блок слабее расчётного нельзя категорически.

Почему блок питания гудит или свистит

Чаще всего это подвывание дросселя на высокой частоте, и усиливается оно при неполной нагрузке или при работе через несовместимый диммер. Если звук появился не сразу, а со временем, обычно подсохли конденсаторы - блок близок к отказу. Дешёвые безымянные драйверы гудят заметно чаще брендовых.

Сколько лент можно подключить к одному блоку питания

Сколько угодно, пока суммарная мощность с запасом 30 процентов укладывается в номинал блока. Подключают их параллельно, каждый отрезок отдельной парой проводов от клемм драйвера. Последовательно ленты соединять нельзя - вторая будет светить заметно слабее первой.

Чем драйвер отличается от блока питания

Для светодиодной ленты это одно и то же устройство со стабилизацией по напряжению - 12 или 24 В. Настоящим драйвером правильнее называть источник стабильного тока (например, 350 мА), он нужен для мощных светодиодных матриц и прожекторов, а не для ленты. В каталогах эти слова обычно используют как синонимы, ориентируйтесь на строку «12V» или «24V» в описании.

Какой блок питания поставить в ванную

Только герметичный IP67, залитый компаундом, и по возможности вне зоны прямого попадания воды - в нише или за пределами ванной комнаты. Запас мощности для такого блока берите 40-50 процентов: залитый корпус отводит тепло хуже открытого. Саму ленту в ванной тоже ставят с защитой IP67.

С чего начать и где купить

Порядок простой: сначала выбираете ленту и считаете её суммарную мощность, потом добавляете 30 процентов, затем смотрите на место установки и по нему определяете класс защиты корпуса. И только в конце подбираете конкретную модель по габаритам - блок должен физически влезать туда, где вы его планируете спрятать.

В каталоге Akopoff.ru есть блоки питания и драйверы от 12 до 350 Вт: компактные модели на 12-30 Вт для подсветки полок, узкие алюминиевые на 60-100 Вт под кухонный гарнитур и герметичные IP67 для улицы. В наличии позиции Feron, Uniel, SEASTAR и MRM-POWER. Рядом в разделе лежат сама лента на 12 В и алюминиевый профиль - удобно собрать комплект за один заход. Цена и наличие в карточках ниже обновляются в реальном времени.
