Датчик движения для освещения окупается за один сезон: свет в прихожей горит 30 секунд вместо часа, а лампочка на лестнице перестаёт перегорать каждый квартал. Ниже разберём, какой прибор брать в квартиру, какой во двор, и на какие строчки в паспорте смотреть, чтобы не купить бесполезную коробочку за 700 руб.
Что умеет датчик движения и сколько он реально экономит
Прибор устроен просто: он ловит движение в зоне обзора, замыкает реле и подаёт 220 В на светильник. Ушли — через заданное время контакт размыкается, свет гаснет сам. Отдельная опция, которая есть почти во всех бытовых моделях, — фотореле: датчик не включает лампу днём, если освещённость выше выставленного порога.
Считаем экономию на простом примере. Светильник на 15 Вт в подъездном тамбуре, который горит круглосуточно, съедает около 11 кВт·ч в месяц. С датчиком он работает минуты полторы в час — расход падает до 0,3-0,5 кВт·ч. Деньги смешные, а вот ресурс лампы это продлевает заметно: светодиодной лампе заявляют 30 000 часов, и при постоянном свечении она отрабатывает их за три с половиной года, а при 40 минутах в сутки — за десятилетия.
Второй, менее очевидный сценарий — безопасность. Свет, который сам вспыхивает при движении у калитки, работает лучше муляжа камеры. По опыту монтажников, именно связка «уличный светильник плюс датчик» чаще всего заказывается после первого визита незваных гостей на участок.
Инфракрасный, микроволновый или комбинированный
Бытовые датчики делятся на три типа, и путать их не стоит: у каждого своя физика и свои слабости.
Инфракрасные (PIR) реагируют на перемещение тёплого объекта относительно фона. Это 90 процентов того, что продаётся для дома. Они дёшевы, не излучают ничего сами, но не видят сквозь стекло и капризничают рядом с батареей или сплит-системой: поток тёплого воздуха они принимают за человека.
Микроволновые (СВЧ) посылают сигнал и ловят отражение. Они замечают движение за тонкой дверью, гипсокартонной перегородкой и стеклом, работают на морозе и в жару одинаково. Зато и ложных срабатываний больше: качнувшаяся штора или сосед за стеной вполне могут включить вам свет.
Комбинированные включают нагрузку только тогда, когда сработали оба канала. Это уже сегмент охранных систем, для прихожей — избыточно.
| Параметр | Инфракрасный | Микроволновый |
|---|---|---|
| Принцип | ловит тепло тела | ловит отражённый сигнал |
| Видит сквозь преграды | нет | да, через дверь и гипсокартон |
| Цена в рознице | от 400 до 1 100 руб. | от 1 200 руб. |
| Ложные срабатывания | от батарей, кондиционера, солнца | от движения за стеной и штор |
| Где уместен | коридор, санузел, крыльцо, двор | гараж, склад, помещения с перегородками |
Шесть параметров из паспорта, которые решают всё

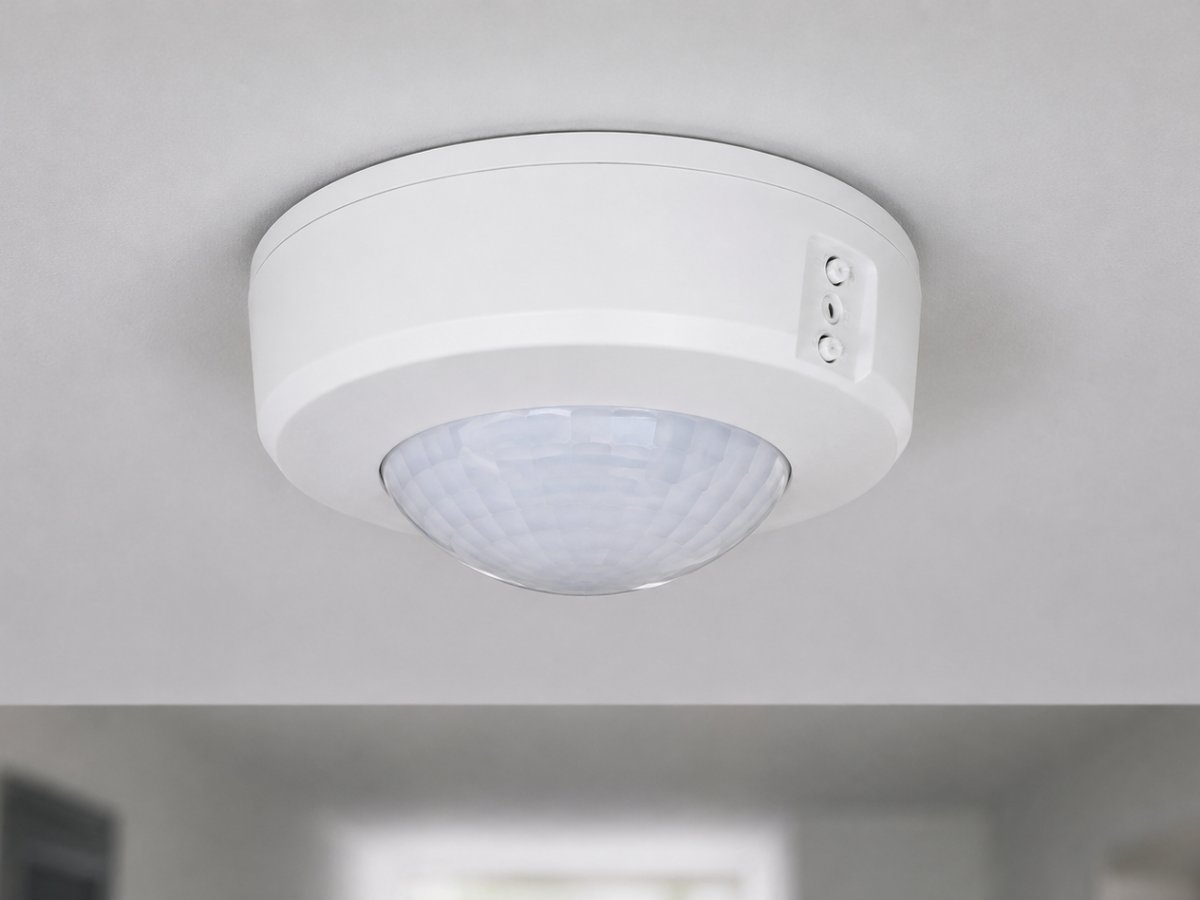

Угол обзора. Настенные модели дают 120-180 градусов по горизонтали, потолочные — полные 360. Для узкого коридора хватит настенного на 120 градусов, для квадратной прихожей или лестничной площадки правильнее потолочный: он контролирует пространство вокруг себя целиком и не оставляет мёртвых зон за спиной.
Дальность. В бытовом сегменте это 6-12 метров при высоте установки 2,2-2,5 метра. Цифра из паспорта — для поперечного движения. Если человек идёт прямо на датчик, реальная зона срабатывания сокращается примерно на треть, и это нормально для всей PIR-техники.
Мощность нагрузки. Самая частая ошибка при покупке. На корпусе пишут 1200 Вт, и покупатель считает, что можно повесить что угодно. Но эта цифра для активной нагрузки, то есть для ламп накаливания. Со светодиодами всё иначе, и об этом отдельный раздел ниже.
Тип монтажа. Накладной настенный, накладной потолочный, встраиваемый в подрозетник и врезной в подвесной потолок. Есть ещё два безболезненных варианта для тех, кто не хочет лезть в проводку: розеточный адаптер под торшер и патрон Е27 с датчиком, который вкручивается между лампой и обычным патроном.
Степень защиты IP. Внутри квартиры достаточно IP20. На улице под козырьком — IP44. Если корпус висит открыто и на него льёт дождь, нужен IP54 или IP65, иначе через сезон внутри будет конденсат и залипшее реле.
Регулировки. На нормальном датчике три подстроечных винта: LUX (порог освещённости, при котором прибор вообще включается), TIME (задержка выключения, обычно от 5 секунд до 8-15 минут) и SENS (чувствительность). Модели без LUX будут жечь свет и в полдень.
Какой датчик подойдёт для коридора, лестницы и двора
Универсального прибора нет, и это как раз тот случай, когда правильный выбор экономит вторую покупку. Ниже — рабочая раскладка по типовым местам.
| Место | Что брать | Ключевые параметры |
|---|---|---|
| Прихожая, коридор | потолочный ИК | 360 градусов, 6 м, IP20, задержка 40-60 с |
| Лестница в доме | два настенных ИК, параллельно | 120-180 градусов, задержка от 60 с |
| Санузел, гардероб | потолочный ИК или встраиваемый | задержка 3-5 мин, чувствительность на максимум |
| Крыльцо, козырёк | настенный ИК | IP44, 8-12 м, обязательно фотореле |
| Двор, проезд | настенный ИК с прожектором | IP54-IP65, 12 м, регулировка по вертикали |
| Гараж, подсобка | микроволновый | работает через стеллажи и при минусовой температуре |
Отдельная история — участок с собакой. Обычный уличный датчик на высоте 2,2 метра будет реагировать на овчарку и включать прожектор всю ночь. Лечится либо моделью с защитой от животных, либо простым приёмом: датчик поднимают на 2,8-3 метра и наклоняют так, чтобы нижняя граница зоны проходила выше собачьей спины.
Светодиодные лампы и датчик движения: почему свет мерцает
Это самая частая претензия после самостоятельной установки: лампа не гаснет полностью, а тускло тлеет, либо вспыхивает раз в несколько секунд. Причина не в браке.
Дешёвые датчики выпускают в двухпроводном исполнении — они включаются в разрыв фазы, как обычный выключатель, и нулевого провода к ним не идёт. Собственной электронике нужно питание, поэтому даже в выключенном состоянии через лампу течёт микроток. Лампе накаливания он безразличен, а вот драйвер светодиодной лампы успевает накопить заряд на конденсаторе и выдать вспышку.
Лечится это тремя способами. Первый и правильный — брать трёхпроводной датчик, к которому приходит ноль; такие есть у ЭРА, Feron и IEK в среднем ценовом сегменте. Второй — поставить в цепь шунтирующий конденсатор или готовый антимерцающий модуль. Третий, самый дешёвый, — добавить в светильник одну лампу накаливания на 40 Вт, которая заберёт паразитный ток на себя. Кстати, при выборе светодиодных ламп под датчик стоит смотреть на модели с честным драйвером, а не на самые бюджетные: у них проблема проявляется реже.
Схема подключения: три рабочих варианта
Датчик — это не выключатель, а реле с собственным питанием, поэтому клемм у него обычно три: L (фаза на вход), N (ноль) и стрелка или L' (выход на светильник). Ноль светильника при этом соединяется с общим нулём в коробке.
Базовая схема. Фаза с автомата приходит на L датчика, с выхода уходит на лампу, нули собраны вместе. Всё, что нужно для коридора.
С выключателем в параллель. Обычный клавишный выключатель ставится параллельно выходу датчика. Нажали — свет горит постоянно, отжали — снова работает автоматика. Схема, ради которой стоит потратить лишние полчаса: она спасает, когда нужно долго стоять на месте, например с гладильной доской.
Два датчика на одну лампу. Их выходы просто соединяют параллельно. Так закрывают длинный коридор или лестницу с двумя площадками — свет включится от любого из приборов. Тут есть нюанс: питание на оба датчика подаётся независимо, иначе один из них останется обесточенным.
Частые вопросы
Какой датчик движения лучше для квартиры
Будет ли датчик реагировать на кошку или собаку
Как настроить датчик движения после установки
Можно ли поставить датчик движения без штробления стен
Подойдёт ли датчик движения для светодиодной ленты
Почему датчик включает свет сам по себе
С чего начать и где купить
Сначала определитесь с местом и посчитайте суммарную мощность светильников, причём отдельно для светодиодных ламп. Затем выберите тип корпуса: потолочный, настенный или беспроводной адаптер. И только после этого смотрите на цену — разница между моделью за 700 и за 1 100 руб. обычно как раз в наличии нулевой клеммы и нормальных регулировок.
Если коротко: для квартиры достаточно потолочного ИК-датчика на 1200 Вт, для двора — настенного с IP54 и фотореле. Готовые варианты с ценами и остатками смотрите в разделе датчиков движения и реле, а лампы под них — в разделе светодиодных ламп. Для уличного сценария пригодится и подборка уличных светильников.
Роман Гущининженер-электрик, консультант по электрооборудованию Akopoff.ruДатчики движения в наличии
