Как выбрать розетку для ванной: IP44, зоны, УЗО

Как выбрать розетку для ванной: влагозащищённые модели IP44 и правила установки

Какая розетка нужна для ванной комнаты: степень защиты IP44 или IP54, зоны установки по ГОСТ, высота, УЗО на 10 мА и проверенные модели Legrand, Schneider Electric, ЭРА в наличии.

Советы и инструкции

Розетка для ванной должна пережить пар от душа, брызги от раковины и влажную уборку, а заодно не ударить током человека с мокрыми руками. Обычная розетка из коридора здесь не подходит: ей нужна крышка, уплотнитель и степень защиты не ниже IP44. Разбираю, какую модель брать, куда её ставить и какая защита в щите обязана стоять перед ней.

Коротко. Для стиральной машины, фена и зеркала с подсветкой берите розетку с крышкой и степенью защиты IP44 (для санузла с душем без поддона лучше IP54), с заземляющим контактом и защитными шторками. Ставьте её не ближе 60 см от края ванны или душа, на высоте 90-130 см, а в щите защищайте линию УЗО на 10 мА или дифавтоматом. Проверенные варианты: Legrand Valena 774220 (940 руб.), Schneider Electric Этюд IP44 (446 руб.) и ЭРА Эксперт IP54 (463 руб.).

Чем розетка для ванной отличается от обычной

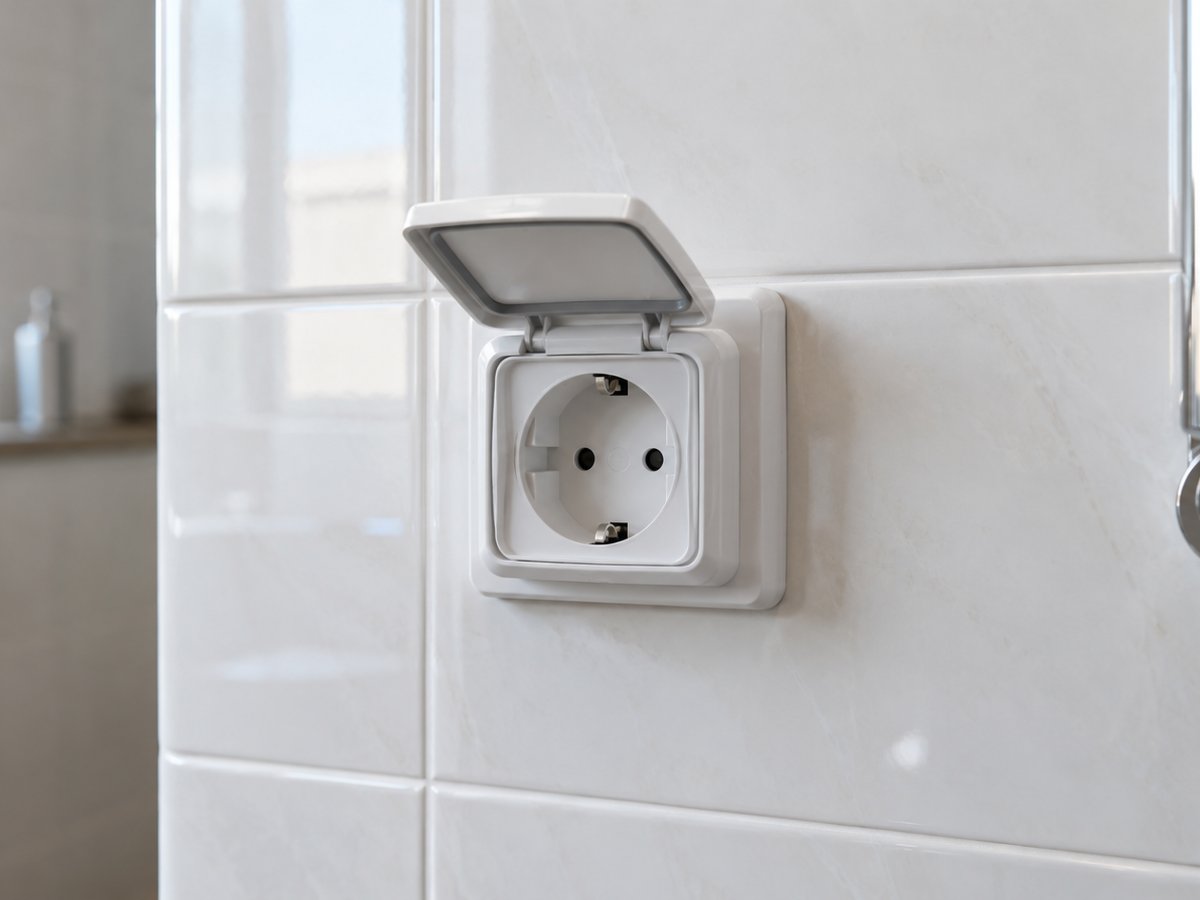

Внешне разница небольшая: откидная крышка и резиновая прокладка по периметру. Зато внутри всё серьёзнее. У влагозащищённой розетки контакты закрыты мембраной, вход кабеля уплотнён сальником, а крышка прижимается пружиной и не даёт каплям попасть на токоведущие части. Стандартная скрытая розетка имеет степень защиты IP20: она защищена только от пальцев, а от воды не защищена вовсе.

Расшифровка кода IP простая. Первая цифра отвечает за пыль и посторонние предметы, вторая за воду. IP44 выдерживает брызги с любого направления, IP54 к этому добавляет защиту от пыли, IP55 держит струю воды из шланга. Для домашней ванной комнаты хватает IP44, а IP54 или IP55 нужны там, где душ без кабины бьёт прямо в стену. Кстати, розетку IP65 в квартиру ставить не нужно: она дороже в 2-3 раза, а лишняя герметичность ничего не даёт.

Зоны ванной комнаты: куда розетку ставить можно, а куда нельзя

Правила расстановки описаны в ГОСТ Р 50571.7.701 и в ПУЭ, и они делят санузел на четыре зоны. Зона 0 это чаша ванны или поддон душа: там электрики нет вообще, кроме оборудования на 12 В. Зона 1 находится над ванной до высоты 2,25 м: розетки запрещены, допускается только водонагреватель с прямым подключением. Зона 2 тянется на 60 см от края ванны или душа: тут тоже розеткам не место, только светильники класса защиты II. И только зона 3, дальше 60 см от воды, разрешает ставить розетки, обязательно через УЗО.

На практике это означает простое правило: от края ванны до розетки должно быть минимум 60 см по горизонтали. Для душевой кабины со стеклянными дверцами отсчёт идёт от дверцы, а для душа без поддона зона 2 расширяется до 1,2 м от лейки. По опыту, самый частый промах в московских квартирах это розетка для стиральной машины рядом с ванной, на расстоянии 30-40 см. Формально это нарушение, а по факту машинка при отжиме вибрирует, шланг ходит ходуном и брызги летят прямо на вилку.

Совет мастера. Высота установки в ванной: для стиральной машины 90-100 см от пола (выше корпуса, чтобы вилку было видно и удобно выдёргивать), для фена и бритвы у зеркала 110-130 см, для полотенцесушителя 100-120 см сбоку от прибора, а не за ним. Ниже 60 см в санузле розетки не ставят: при протечке первый слой воды на полу как раз 3-5 см, а раковина или ванна перелившись даёт больше.

Какую степень защиты выбрать: IP44 или IP54

Если коротко: для стандартной ванной 3-5 кв. м с ванной или кабиной и вытяжкой берите IP44. Розетка стоит в зоне 3, прямых струй на неё нет, а от пара и случайных брызг крышка защищает полностью. Legrand Valena 774220 как раз такой вариант: белая, с крышкой и шторками, на 16 А, встраивается в стандартный подрозетник 68 мм. У Schneider Electric Этюд есть накладная версия с крышкой IP44 за 446 руб., она ставится без штробления, что удобно при ремонте уже отделанного санузла.

IP54 нужна в трёх случаях. Первый: душ без поддона и без шторки, когда вода расходится по всему помещению. Второй: совмещённый санузел без принудительной вентиляции, где влажность после душа держится по 40-60 минут. Третий: розетка для стиральной машины в нише, где её регулярно задевают мокрым бельём. Systeme Electric AtlasDesign IP54 двойная за 1 032 руб. и ЭРА Эксперт 11-2402-01 за 463 руб. закрывают эти задачи. Между прочим, ЭРА Эксперт выпускается в накладном исполнении и монтируется на плитку за 15 минут, без коронки и подрозетника.

Модель	Защита	Монтаж	Для чего подходит	Цена
Legrand Valena 774220	IP44, крышка, шторки	скрытый	стиральная машина, зеркало, фен в отделанной под плитку ванной	940 руб.
Schneider Electric Этюд IP44	IP44, крышка	накладной	санузел после ремонта, дача, подсобка с раковиной	446 руб. (двойная 753 руб.)
ЭРА Эксперт 11-2402-01	IP54, крышка, шторки	накладной	душ без поддона, влажная ниша под стиральную машину	463 руб.
Systeme Electric AtlasDesign IP54	IP54, двойная, крышки	скрытый	стиральная и сушильная машины рядом, современный интерьер	1 032 руб.

Скрытая или накладная: что выбрать под плитку

Скрытая розетка смотрится аккуратнее и не выступает из стены больше чем на 10-12 мм. Но под неё нужен подрозетник, а значит коронка по керамограниту диаметром 68 мм и час работы. Если плитка уже уложена и штробить стену никто не собирается, накладной корпус решает вопрос за 15-20 минут: два дюбеля, кабель в кабель-канале или гофре и готово. Честно говоря, накладные IP44 от Schneider Electric Этюд и ЭРА Эксперт в ванной выглядят вполне уместно, особенно на фоне белой плитки.

А вот с рамками есть нюанс. Влагозащищённые механизмы Legrand Valena ставятся в обычную рамку серии, а для соседства с выключателем света берётся двухпостовая рамка. У AtlasDesign то же самое: IP54 модуль встаёт в общую линейку с остальными розетками квартиры, и в ванной не будет выделяться другим дизайном. Бюджетные накладные корпуса по 250-300 руб. без указания IP брать не советую: у них крышка держится на пластиковой петле, которая ломается на второй год.

Важно знать. Розетка с крышкой, но без маркировки IP44 на корпусе, это обычная IP20 с декоративной шторкой. Уплотнителя у неё нет, и пар свободно проходит к контактам. Ищите код IP на лицевой панели или в паспорте, а не в названии на ценнике.

Защита в щите: УЗО, заземление и кабель

Розетка сама по себе от удара током не спасает, она лишь не пускает внутрь воду. Спасает УЗО с током утечки 10 мА, установленное на линию санузла, либо дифавтомат 16 А с той же характеристикой. Обычное УЗО на 30 мА для всей квартиры тоже допустимо по нормам, но 10 мА срабатывает при токе, который человек ещё не чувствует как опасный. Разница в цене между ними 300-500 руб., а разница в последствиях огромная.

Заземление в ванной обязательно, и это отдельный контакт в розетке, а не «нулевой провод на корпус». В домах с двухпроводной сетью, а в Москве это большая часть панельных серий 1970-1980-х, третий провод тянут из щита отдельно. Кабель для линии на стиральную машину берут медный ВВГнг-LS 3x2,5 мм кв., для зеркала и фена достаточно 3x1,5 мм кв. Грубо говоря, экономить на кабеле сечением 1,5 под стиральную машину с ТЭНом на 2 кВт неразумно: он греется, а во влажной среде изоляция стареет быстрее.

Совет мастера. Вводите кабель в накладную розетку снизу или сбоку, а не сверху: конденсат стекает по стене вниз и через верхний ввод попадает внутрь корпуса даже при IP44. Резиновую заглушку на неиспользуемом вводе не вырезайте, а оставьте закрытой.

Частые вопросы

Какая розетка нужна для стиральной машины в ванной

Одинарная с заземлением и крышкой, степень защиты IP44 или выше, номинал 16 А. Ставится не ближе 60 см от ванны на высоте 90-100 см, на отдельную линию кабелем 3x2,5 мм кв. через УЗО 10 мА. Legrand Valena 774220 или Schneider Electric Этюд IP44 закрывают эту задачу.

Можно ли ставить обычную розетку в ванной, если она далеко от воды

Нормы этого не запрещают в зоне 3, но пар от душа оседает на всех стенах, а не только рядом с ванной. Через 1-2 года на контактах IP20 розетки появляется окисление, а пружины ослабевают. Влагозащищённая розетка дороже обычной на 200-400 руб. и эту проблему снимает.

На какой высоте ставить розетку в ванной комнате

Общее правило: не ниже 60 см от пола и не ближе 60 см от края ванны или душа. Практичные высоты: 90-100 см для стиральной машины, 110-130 см у зеркала для фена и бритвы, 100-120 см для электрического полотенцесушителя.

Чем отличается IP44 от IP54 и что брать в ванную

Вторая цифра у обоих одинаковая: защита от брызг с любой стороны. Первая цифра отличается пылезащитой: 4 это защита от предметов крупнее 1 мм, 5 это частичная защита от пыли. Для квартирной ванной хватает IP44, IP54 берут для душа без поддона или влажной ниши.

Нужно ли УЗО, если розетка уже влагозащищённая

Да, обязательно. Крышка защищает контакты от воды, но не от пробоя изоляции в стиральной машине или фене. УЗО на 10 мА или дифавтомат отключает линию за 0,03 с при утечке тока, и именно оно спасает человека, а не корпус розетки.

Подойдёт ли уличная розетка IP65 для ванной

Технически да, но смысла нет. Уличные корпуса крупнее, крышка на них тугая, цена в 2-3 раза выше, а дополнительная защита от струи воды в зоне 3 не пригодится. Разумный максимум для санузла это IP54.

Где купить розетку для ванной

В нашем каталоге розеток и выключателей собраны влагозащищённые модели Legrand Valena и Quteo, Schneider Electric Этюд, Systeme Electric AtlasDesign и ЭРА Эксперт в скрытом и накладном исполнении, все с заземлением и крышками. Перед заказом определите, стоит ли плитка: если да, берите накладную розетку с IP44, если ремонт ещё идёт, подойдёт встраиваемая из той же серии, что и остальные розетки в квартире. Заодно проверьте щит: без УЗО на 10 мА даже лучшая розетка для ванной защищает только себя, а не вас.

Роман Гущининженер-электрик, консультант по электрооборудованию Akopoff.ru
