Клеммы для соединения проводов вытеснили скрутку из квартирных распаечных коробок лет пятнадцать назад: рычаг вниз, жилу внутрь, две секунды на контакт. Но под одним словом прячется полдюжины разных изделий — рычажковые, винтовые колодки, гильзы под опрессовку, колпачки СИЗ. Разберёмся, что спокойно держит розеточную линию на 16 А, что годится только для люстры и почему медь с алюминием требуют отдельной железки.

Коротко. Для медной проводки в квартире в большинстве случаев хватает рычажковых клемм: 2-проводная на светильник, 3- или 5-проводная в распаечную коробку, рабочий ток 24-32 А. Алюминий с медью соединяют только через клемму с контактной пастой или прокалывающий зажим. Готовое соединение нельзя замуровывать в штукатурку — коробка должна открываться.

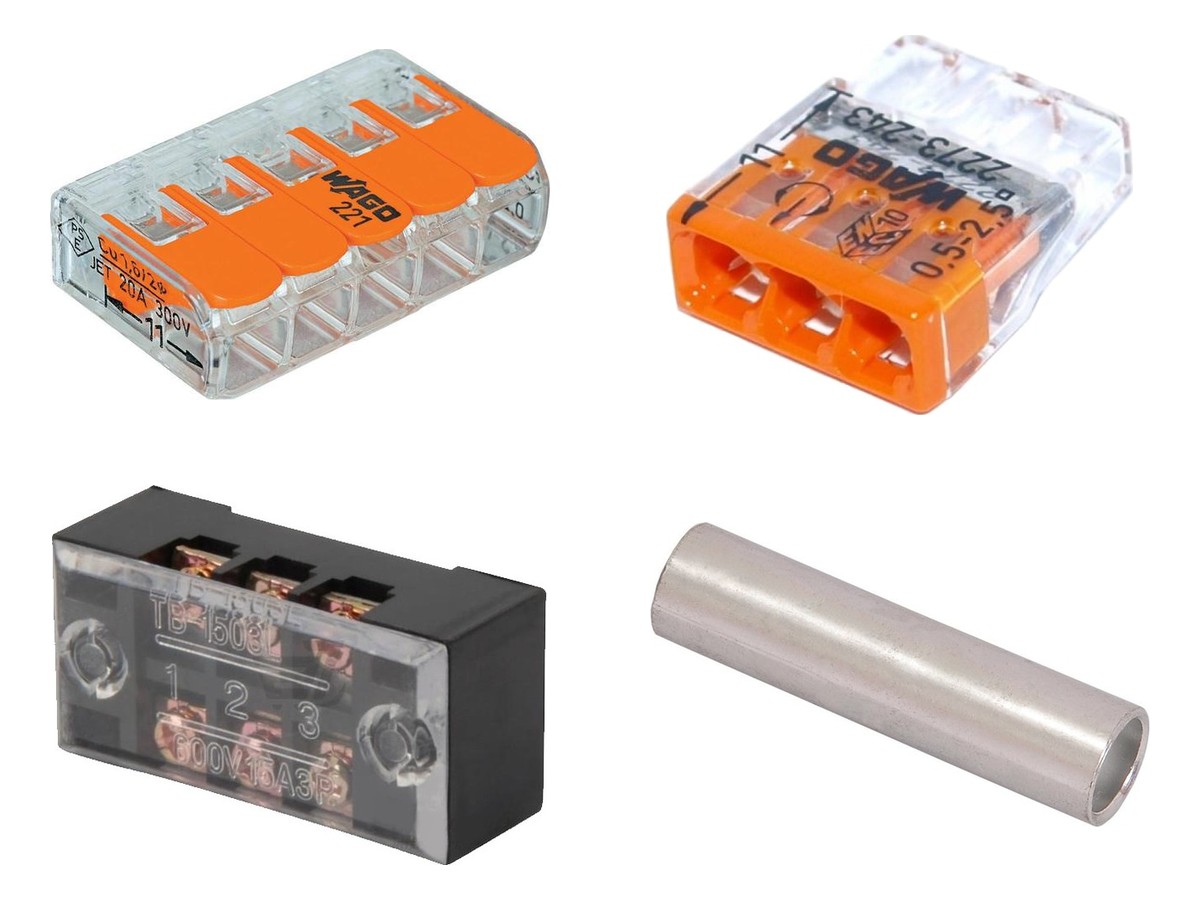

Какие бывают клеммы и чем они отличаются

Начнём с того, что продавец и электрик под словом «клемма» понимают разные вещи. В каталоге под этим названием лежат шесть непохожих групп, и перепутать их значит получить греющийся узел там, где всё должно работать двадцать лет.

Рычажковые, многоразовые. Прозрачный корпус, оранжевые рычаги, серии 221 и 222. Берут жилу 0,14-4 мм квадратных, рабочий ток до 32 А, провод видно сквозь корпус — посадку контролируешь глазом. Зажим WAGO 221-412 у нас стоит около 20 руб. за штуку, двухпроводной аналог STEKKER 222-412 — 13 руб. Рычаг открывается и закрывается сколько угодно раз, поэтому на этапе отделки, когда светильники ещё переставляют, это самый спокойный вариант.

Одноразовые, с пружинным зажимом. Серия 2273: жилу вставил — обратно не вытащишь, только откусить кусачками. Зато корпус вдвое тоньше рычажкового, и пять таких клемм спокойно укладываются в стандартную коробку диаметром 68 мм. Ток до 24 А, сечение 0,5-2,5 мм квадратных, жила только жёсткая. Версии с индексом 22xx-24x идут с контактной пастой внутри — они и нужны для алюминия.

Винтовые колодки. Карболитовая колодка 3x45A держит серьёзный ток и не боится нагрева, поэтому её до сих пор ставят на вводах и под мощную технику. Стоит 72 руб. за блок из трёх пар. Минус один, зато неприятный: винт со временем ослабевает, соединение надо протягивать раз в год-два. На практике про это забывают, и половина «горелых» колодок в старых щитах — именно про ослабший винт.

Шины и кросс-модули. Нулевая шина на 8-15 контактов и кросс-модуль ШНК 4x7 — это способ собрать ноль и землю в щите без гирлянды из клемм. Закрытая шина ШНИ-8х12 стоит 200 руб., кросс-модуль в корпусе — от 534 руб. Логика простая: отдельная шина под N, отдельная под PE, никаких смешанных сборок.

Гильзы и наконечники под опрессовку. Гильза ГМЛ обжимается пресс-клещами и превращает два провода в один монолит. Разъединить нельзя. Зато это единственное соединение, которое по надёжности спорит со сваркой, и стоит оно копейки: ГМЛ 4-2,5 от КВТ — 20 руб. Втулочные наконечники НШВИ от IEK (от 1 руб.) нужны для другого: они собирают многопроволочную жилу в плотный штырь перед винтовым зажимом автомата.

Колпачки СИЗ. Скрутил две-три жилы, накрутил сверху колпачок с пружиной — соединение готово. СИЗ-4 стоит 4 руб. Честно говоря, вариант нишевый: он хорош на осветительных линиях и в местах, где важна скорость, но контроль качества тут целиком на руках монтажника.

Совет мастера. Берите клемму на один порт больше, чем нужно сейчас. Пятипроводная вместо четырёхпроводной стоит на 8-10 руб. дороже, но когда через год в комнату заводят бра или датчик движения, свободный порт экономит полчаса и целую коробку.

Ток и сечение: цифра, на которой чаще всего ошибаются

Соединитель выбирается не «на глаз по толщине провода», а по току защитного автомата на этой линии. Логика обратная привычной: автомат защищает кабель, а сам узел обязан выдержать всё, что автомат пропустит до срабатывания.

Разложим на цифрах. Розеточная группа в квартире — кабель 2,5 мм квадратных, автомат 16 А. Значит, соединение должно держать минимум 16 А длительно, и пружинный зажим 2273 со своими 24 А проходит с запасом в полтора раза. Осветительная линия — кабель 1,5 мм квадратных, автомат 10 А, здесь годится вообще любой соединитель из каталога. А вот варочная панель на 7 кВт даёт 32 А рабочего тока: тут ни 2273, ни лёгкая колодка не подходят, нужна опрессовка гильзой или силовая клемма КСВ.

Ток считается за десять секунд: мощность прибора в ваттах делим на 230. Чайник на 2200 Вт — это 9,6 А. Две розетки с чайником и микроволновкой на одном соединителе — уже около 18 А, и дешёвая колодка на 3 А из разряда «для люстры» тут превращается в нагреватель.

Важно знать. Ток на корпусе указан для одной жилы в порту. Если в 5-проводный зажим приходит питание и расходятся четыре линии, входной порт несёт сумму всех нагрузок. Считайте именно его.

Медь и алюминий: где без контактной пасты нельзя

В домах до 2001 года постройки в стенах лежит алюминий, а всё новое тянут медью. Соединять их напрямую нельзя, и дело не в суевериях: алюминий мгновенно покрывается оксидной плёнкой, а в паре с медью при влажности работает как маленькая батарейка. Контакт окисляется, сопротивление растёт, узел греется.

Рабочих решений три. Первое — зажим с контактной пастой: паста разрушает оксид и не даёт ему нарасти заново, это серии 2273-243 и 2273-245 по 37-38 руб. Второе — прокалывающий зажим ЗПО, он протыкает изоляцию зубьями и держит ответвление на улице или на вводе, цена около 177 руб. Третье — обычная винтовая колодка, где медь и алюминий сидят в разных гнёздах и не касаются друг друга.

Тут есть нюанс про сечение. Алюминиевая жила мягче медной и течёт под давлением пружины, поэтому в пружинных клеммах алюминий разрешён только в специальных сериях с пастой и ограничением по сечению. В обычную 221-ю его совать не нужно, даже если физически лезет.

Что ставить в конкретной ситуации

Задача	Что ставить	Ток	Цена, руб.
Светильник, бра, люстра	2-проводная рычажковая или клемма для светильников	до 24 А	13-20
Распаечная коробка, розеточная линия	3- или 5-проводная 222/2273	24-32 А	18-38
Медь плюс алюминий	Клемма с контактной пастой 2273-24x	до 24 А	37-45
Ввод, мощная техника от 5 кВт	Карболитовая колодка 45 А или гильза ГМЛ	45-100 А	20-135
Ноль и земля в щите	Нулевая шина или кросс-модуль	100 А	200-1200
Улица, влага, земля	Герметичный коннектор IP68 или зажим ЗПО	16 А	186-565

Где клеммы ставить нельзя

Правила устройства электроустановок требуют, чтобы любое соединение оставалось доступным для осмотра. Значит, коробку нельзя штукатурить наглухо, а соединение нельзя прятать в стене «чтобы не мешала». Это самая частая и самая дорогая ошибка домашнего ремонта: через пять лет узел начинает греться, а искать его приходится перфоратором по всей стене.

Второе место — светильники с галогенными лампами и мощные потолочные люстры. В патроне бывает под сотню градусов, обычный полипропиленовый корпус соединителя плывёт. Туда ставят керамический винтовой зажим, рассчитанную на 400 В и диапазон от минус 40 до плюс 450 градусов.

И третье — улица, подвал, гараж с конденсатом. Открытый зажим в сыром месте живёт год-два. Для таких мест есть герметичные кабельные коннекторы с рычажным зажимом и степенью защиты IP68 — от 313 руб. за трёхконтактный.

Почему соединение греется: пять типичных ошибок

По опыту монтажа и разборов «горелых» коробок картина повторяется из раза в раз.

Жилу не зачистили на нужную длину. На корпусе клеммы есть шкала, обычно это 10-11 мм. Зачистили 6 мм — контакт держится за кончик и греется. Зачистили 20 мм — оголённая медь торчит наружу и ищет соседнюю фазу.

Многопроволочный провод сунули в пружинную клемму как есть. Часть проволочек загибается и остаётся снаружи, сечение фактически падает вдвое. Помогает втулочный наконечник НШВИ за рубль.

Взяли клемму не по току. Колодка на 3 А под розеточной группой — мина замедленного действия.

Перетянули винт. Медь мягкая, при сильном моменте жила надрезается и ломается через полгода вибраций.

Набили коробку до отказа. Кстати, это не про эстетику: плотно уложенным клеммам некуда отдавать тепло, и рабочие 20 А начинают ощущаться как перегрузка. Если проводов много, берите коробку глубже или разносите узел на две. Подробнее про объём и крепление мы писали в материале о том, как выбрать распределительную коробку.

Частые вопросы

Чем клеммы серии 221 отличаются от 222

Размером и диапазоном сечений. 222-я серия крупнее, работает с жилой до 4 мм квадратных и стоит дешевле. 221-я вдвое компактнее при том же токе 32 А, прозрачный корпус у неё чище, а старший типоразмер берёт уже 6 мм квадратных. Для тесной коробки берут 221, для щита и запаса по сечению — 222.

Можно ли соединить медь и алюминий одной клеммой

Можно, но только клеммой с контактной пастой либо винтовой колодкой, где жилы сидят в разных гнёздах. Напрямую скручивать или зажимать эти металлы вместе нельзя: пара медь-алюминий окисляется, контакт греется и со временем выгорает. Подходящие модели помечены индексами 2273-243 и 2273-245.

Какой ток держат клеммы для распределительных коробок

Пружинные серии 2273 рассчитаны на 24 А, рычажковые 221 и 222 — на 32 А. Для розеточной линии с автоматом 16 А этого хватает с запасом. Если на линии стоит автомат 25 А и выше, соединение делают опрессовкой гильзой или силовой клеммой.

Можно ли замуровать клеммы в стену

Нет. Соединение должно оставаться доступным для осмотра и ремонта, поэтому его убирают в распаечную коробку с открывающейся крышкой. Замурованный под штукатуркой узел при нагреве не найти без вскрытия стены, а страховая при пожаре такую проводку не признает.

Что надёжнее: клемма или опрессовка гильзой

Опрессовка надёжнее и практически вечна, но она неразборная и требует пресс-клещей. Пружинный зажим проигрывает ей по ресурсу, зато ставится за секунды и позволяет переделать схему. В квартире обычно комбинируют: ответственные силовые линии — гильза, свет и розетки — рычажковый зажим.

Нужно ли лудить провод перед клеммой

Нет, лужение под пружинный и винтовой зажим запрещено. Припой мягкий, он течёт под давлением, и контакт со временем ослабевает. Многопроволочную жилу вместо лужения опрессовывают втулочным наконечником НШВИ подходящего сечения.

С чего начать и где купить

Если коротко, сначала посчитайте линии: сколько соединений в коробках, какие сечения, есть ли алюминий. Дальше берите рычажковые клеммы на свет и розетки с запасом по портам, пару колодок на мощную технику и упаковку втулочных наконечников — они пригодятся в любом щите.

Весь ассортимент лежит в разделе клеммы и соединители: отдельно рычажковые и пружинные клеммы, отдельно клеммные колодки и шины, отдельно гильзы, наконечники и прокалывающие зажимы. Кабель под новую линию — там же, в разделе кабель и провод. Клеммы для соединения проводов из списка ниже есть на складе, цены и остатки живые, самовывоз в день заказа.
