Сечение кабеля по мощности подбирают в два действия: считают нагрузку в киловаттах и находят строку в таблице. Ошибка здесь стоит дороже любой экономии на метре провода — перегретая жила плавит изоляцию в стене, куда уже не добраться. Разберём, какое сечение нужно розеткам, плите и стиральной машине, и почему кабель «2,5» в магазине не всегда 2,5.

Коротко. Для квартиры на 220 В медный кабель 1,5 мм2 держит до 3,3 кВт (свет), 2,5 мм2 — до 5,9 кВт (розетки), 4 мм2 — до 8,3 кВт (варочная панель), 6 мм2 — до 10,5 кВт (ввод). Берите медь марки ВВГнг или NYM только с пометкой ГОСТ и закладывайте запас 20-30% сверх расчёта.

Мощность, ток и сечение: как они связаны

Жила греется от тока, а не от киловатт. Формула простая: ток в амперах равен мощности в ваттах, делённой на напряжение. Утюг на 2 200 Вт в обычной розетке даёт около 10 А, а варочная панель на 7 000 Вт — уже 32 А.

Дальше вступает физика. Чем тоньше жила, тем выше её сопротивление и тем сильнее она нагревается при том же токе. Изоляция ПВХ спокойно живёт при 70 градусах и начинает деградировать выше. Поэтому в ПУЭ (таблица 1.3.4) для каждого сечения прописан предельный длительный ток — не «сколько выдержит», а сколько выдержит десятилетиями.

По опыту большинство домашних ошибок растёт из одного места: считают только те приборы, которые включены прямо сейчас. А розеточная группа на кухне однажды получит чайник, микроволновку и мультиварку одновременно.

Таблица сечения кабеля по мощности и току

Значения даны для скрытой прокладки — в штробе, гофре, под штукатуркой. Именно так проводку и делают в квартирах, и именно этот столбец нужен в 90% случаев. Открытая прокладка по стене даёт примерно на 15-20% больше запаса, потому что жила лучше отдаёт тепло.

Сечение, мм2	Ток, А	Медь, 220 В	Медь, 380 В	Алюминий, 220 В
1,5	15	3,3 кВт	5,7 кВт	не применяют
2,5	27	5,9 кВт	10,0 кВт	4,1 кВт
4	38	8,3 кВт	14,4 кВт	5,7 кВт
6	46	10,1 кВт	17,4 кВт	7,9 кВт
10	70	15,4 кВт	26,6 кВт	11,0 кВт
16	85	18,7 кВт	32,3 кВт	13,4 кВт

Как читать. Сложите мощность всех приборов на линии, добавьте 20-30% запаса и найдите первую строку, где значение больше вашего. Промежуточных решений не бывает: между 2,5 и 4 всегда берут 4.

Совет мастера. Алюминий в квартирной проводке запрещён ПУЭ для сечений меньше 16 мм2 — а таких линий в жилье почти нет. Так что вопрос «медь или алюминий» внутри квартиры закрыт: только медь. Алюминий остаётся на вводе в частный дом и на воздушке — там это СИП-4 сечением 16 мм2 и толще.

Какое сечение кабеля нужно в квартире: по линиям

Разводку делят на группы, и у каждой своё сечение. Тянуть 4 мм2 на люстру — деньги на ветер, а 1,5 мм2 на кухонные розетки — риск.

Линия	Сечение	Автомат	Комментарий
Освещение	3х1,5	10 А	Светодиоды берут копейки, запас огромный
Розетки комнат	3х2,5	16 А	Базовый стандарт для жилых комнат
Кухня, розетки	3х2,5	16 А	Лучше две-три отдельные группы, а не одна
Стиральная машина	3х2,5	16 А	Отдельная линия с УЗО на 10 мА
Варочная панель	3х4 или 3х6	25-32 А	Смотрите паспорт: 7 кВт и выше — только 6
Ввод в квартиру	3х6 или 3х10	32-40 А	Зависит от выделенной мощности

Кстати, про кондиционер спрашивают чаще всего. Сплит-система на 2,6 кВт холода потребляет около 800 Вт, и хватает 3х1,5. Но линию всё равно ведут отдельную — компрессор даёт пусковой ток в 4-6 раз выше рабочего.

Сечение и автомат: пару разрывать нельзя

Автомат защищает не технику, а кабель. Логика обратная привычной: сначала выбирают сечение под нагрузку, и только потом — номинал автомата, который сработает раньше, чем жила перегреется.

Рабочая связка для меди: 1,5 мм2 — автомат 10 А, 2,5 мм2 — 16 А, 4 мм2 — 25 А, 6 мм2 — 32 А, 10 мм2 — 40 А. Автоматы этих номиналов есть у IEK, Schneider Electric и ЭРА, разница между ними по цене доходит до трёх раз, а по сути — в ресурсе механизма.

Важно знать. Самая частая и самая опасная ошибка — поставить автомат 25 А на линию 2,5 мм2, «чтобы не выбивало». Он и не выбьет. Жила будет годами тлеть под нагрузкой 5 кВт при допустимых 27 А, изоляция ссохнется, а пожар начнётся в распаечной коробке за обоями.

ГОСТ или ТУ: почему «2,5» бывает не 2,5

Тут есть нюанс, о котором таблицы молчат. По ТУ производитель имеет право занизить сечение: под маркировкой 2,5 мм2 в реальности идёт 2,1-2,3 мм2, а иногда и 1,8. Металл дорогой, экономия на жиле даёт до 30% себестоимости.

Разница в цене честная: ВВГнг 3х2,5 по ТУ стоит около 87 руб. за метр, тот же кабель по ГОСТ — примерно 152 руб. Купив «дешёвый» 2,5, вы получаете фактическую 1,5 по цене 2,5 — и автомат 16 А, который защищает кабель, которого нет.

Проверить просто: возьмите штангенциркуль, замерьте диаметр жилы и посчитайте площадь. Для 2,5 мм2 диаметр должен быть 1,78 мм, для 1,5 — 1,38 мм. Заводы с репутацией вроде Севкабель или ККЗ держат геометрию честно, но пометку «ГОСТ» в названии всё равно ищите глазами.

Марка кабеля: ВВГнг, NYM или ПВС

Сечение выбрали — теперь марка. Три буквенных кода закрывают почти все бытовые задачи, и путать их не стоит.

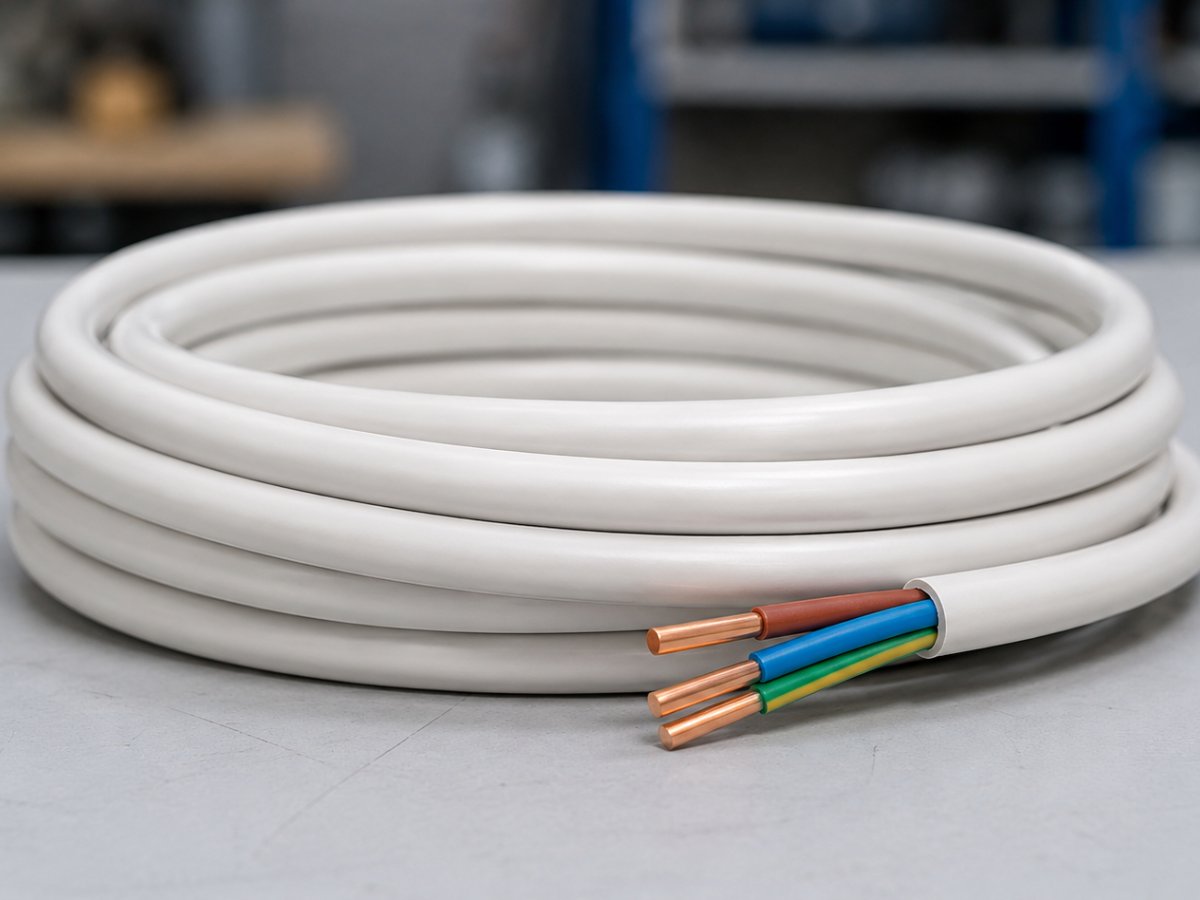

ВВГнг-LS — рабочая лошадка скрытой проводки: не поддерживает горение, дымит мало, стоит недорого. NYM — немецкий стандарт с меловой подсыпкой под оболочкой, круглый, чуть дороже, удобнее в штробе и лучше держит механику. ПВС — многопроволочный и гибкий, но только для удлинителей и подключения техники; в стену его нельзя, оболочка не рассчитана на замоноличивание.

Если коротко: стены — ВВГнг или NYM, переноски и хвосты приборов — ПВС.

Длинная линия: когда сечение поднимают на ступень

На даче, в гараже и в частном доме появляется второй фактор — падение напряжения. На дистанции 50 метров и больше кабель сам съедает часть вольт, и до потребителя доходит уже не 220, а 205-210.

Правило грубое, но рабочее: линия длиннее 40-50 метров — поднимайте сечение на одну ступень. Насос на 1,5 кВт в 60 метрах от щита получит 2,5 мм2 вместо расчётных 1,5. А вот на коротких квартирных плечах в 10-20 метров этим можно пренебречь.

Частые вопросы

Сколько киловатт выдержит медный кабель 2,5 мм2

В однофазной сети 220 В — до 5,9 кВт при скрытой прокладке, это ток 27 А. С учётом рекомендованного запаса реально планируйте на такую линию не больше 4,5-5 кВт. В трёхфазной сети 380 В тот же кабель отдаёт до 10 кВт.

Какое сечение кабеля нужно для варочной панели

До 7 кВт — медь 3х4 мм2 с автоматом 25 А, от 7 кВт — 3х6 мм2 с автоматом 32 А. Точную цифру берите из паспорта панели, а не из таблиц: разброс между моделями доходит до 4 кВт. Линия всегда отдельная, от щита напрямую.

Можно ли использовать кабель 1,5 мм2 на розетки

Формально ПУЭ это допускает при автомате 10 А, но на практике так не делают. Один обогреватель на 2 кВт плюс чайник — и линия уже на пределе. Розеточные группы в жилье ведут кабелем 2,5 мм2, это дешевле, чем переделывать штробы через два года.

Чем отличается кабель по ГОСТ от кабеля по ТУ

Фактическим сечением жилы и качеством изоляции. По ТУ завод легально даёт занижение: маркировка 2,5 мм2 при реальных 2,1 мм2 — обычное дело. Разница в цене около 40-70%, но кабель по ТУ греется сильнее и не отрабатывает заявленный ток.

Сколько кабеля брать с запасом при закупке

Считайте длину трасс по стенам и добавляйте 15% на спуски, подъёмы и заводку в коробки. На квартиру-двушку обычно уходит 90-120 метров кабеля 3х2,5 и 40-60 метров 3х1,5. Остаток лишним не бывает: обрезки уходят на подключение техники.

С чего начать

Составьте список линий с их мощностями, прогоните каждую через таблицу выше, добавьте запас — и получите список позиций для закупки. Дальше остаётся сверить номиналы автоматов и не польститься на маркировку без слова ГОСТ.
