Типы автоматических выключателей чаще всего путают в двух местах: буква перед номиналом и число полюсов. Разберу и то, и другое, а заодно покажу, какой автомат ставить на свет, на розетки и на ввод в квартиру.
Что автомат защищает, а что нет
Автоматический выключатель защищает кабель. Не человека, не холодильник, не телевизор. Он следит за тем, чтобы ток в линии не превысил величину, на которую рассчитана проводка, и обрывает цепь раньше, чем изоляция начнёт плавиться.
Внутри работают два независимых расцепителя. Тепловой — биметаллическая пластина, которая изгибается от нагрева; при перегрузке в полтора раза она сработает через несколько минут, при двукратной — за десятки секунд. Электромагнитный — соленоид, который выбивает цепь при коротком замыкании за 0,01–0,02 секунды. Первый спасает от медленного перегрева, второй от дуги.
А вот от удара током автомат не спасёт. Если фаза попала на корпус стиральной машины, ток утечки через человека составит 30–100 мА, для автомата на 16 А это вообще не событие. Здесь нужен другой прибор — про него мы подробно писали в материале что такое УЗО и зачем оно нужно в квартире.
Типы автоматических выключателей по характеристике: B, C и D
Буква на корпусе — это времятоковая характеристика, то есть во сколько раз ток должен превысить номинал, чтобы сработал электромагнитный расцепитель. Отсюда и вся разница между типами автоматических выключателей.
B — срабатывание при 3–5 номиналах. Самый чуткий вариант. Его берут для линий освещения со старой алюминиевой проводкой и для длинных вводов на даче, где ток короткого замыкания в конце линии маленький и автомат категории C может просто не «увидеть» аварию.
C — 5–10 номиналов. Универсальный рабочий вариант, который стоит примерно в 95% квартирных щитов. Он терпит пусковые броски от холодильника или пылесоса и при этом надёжно ловит короткое замыкание в бетонной многоэтажке.
D — 10–20 номиналов. Нужен там, где есть серьёзные пусковые токи: погружной насос, компрессор, деревообрабатывающий станок, сварочный инвертор. В обычной квартире тип D скорее вреден, потому что срабатывает слишком поздно.
| Характеристика | Порог мгновенного отключения | Где применяют |
|---|---|---|
| B | 3–5 номиналов | Освещение, старая проводка, длинные линии на даче, чисто резистивная нагрузка |
| C | 5–10 номиналов | Квартира, розетки, бытовая техника, вводной автомат — базовый выбор |
| D | 10–20 номиналов | Насосы, компрессоры, станки, сварочные аппараты, мощные трансформаторы |
Кстати, про светодиоды. Драйверы LED-ламп дают короткий бросок тока при включении, и двадцать светильников на одной линии способны выбить автомат B10 в момент щелчка выключателя. Лечится просто: та же группа переводится на C10, и щёлканье прекращается.
Сколько полюсов нужно: 1P, 1P+N, 2P и 3P
Полюс — это количество проводников, которые устройство разрывает. Здесь ошибаются реже, но ошибка выходит дороже.

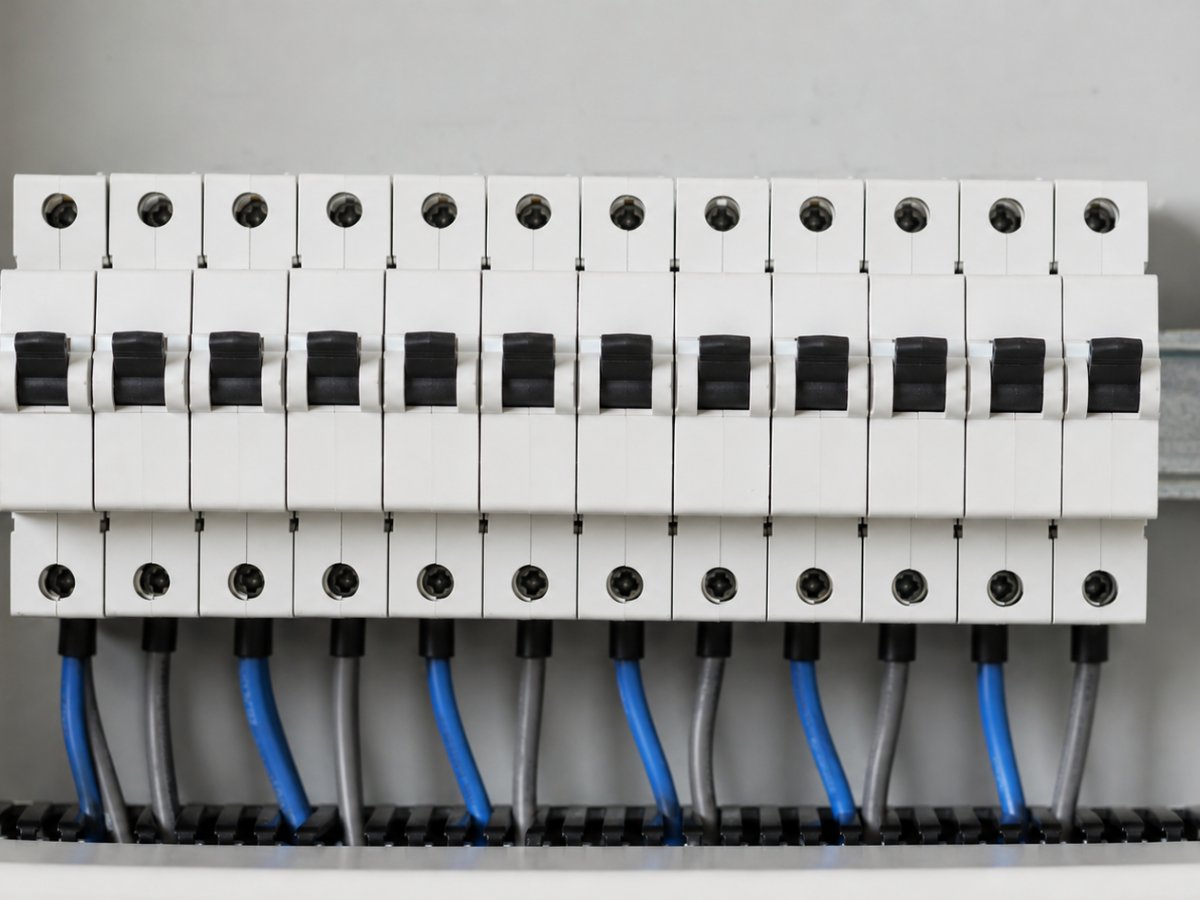

Однополюсный (1P) рвёт только фазу и занимает один модуль на DIN-рейке. Это стандарт для групповых линий в квартире: свет, розетки комнат, кондиционер.
Двухполюсный (2P) рвёт фазу и ноль одновременно. Его ставят на ввод в квартиру и на линии, где важно полностью обесточить оборудование, — скважинный насос, бойлер, розетка в ванной. По опыту, вводной 2P на 40 А в московской панельке закрывает выделенные 8–10 кВт с запасом.
Трёхполюсный (3P) нужен для трёхфазного ввода в частный дом или для мощного оборудования на 380 В. Четырёхполюсный добавляет к трём фазам разрыв нейтрали.
Номинал: считаем от кабеля, а не от техники
Главное правило звучит так: номинал автомата подбирают под сечение кабеля, а мощность приборов лишь проверяют вторым шагом. Логика простая — сгоревший чайник обидно, сгоревшая проводка в стене опасно.
Для медного кабеля в квартире ориентиры такие: жила 1,5 мм² держит около 19 А, 2,5 мм² — примерно 27 А, 4 мм² — до 38 А. Автомат берут ступенью ниже допустимого тока провода.
| Сечение медного кабеля | Номинал автомата | Типичная линия |
|---|---|---|
| 1,5 мм² | 10 А | Освещение комнат и коридора |
| 2,5 мм² | 16 А | Розеточные группы, до 3,5 кВт |
| 4 мм² | 25 А | Варочная панель, водонагреватель |
| 6 мм² | 32–40 А | Ввод в квартиру, электроплита |
Проверка по мощности делается в одно действие: делим ватты на 220. Индукционная панель на 3,5 кВт даёт 16 А, проточный водонагреватель на 5,5 кВт — уже 25 А. Если считаете нагрузку на розеточную группу целиком, закладывайте коэффициент одновременности около 0,7, иначе получите завышенный номинал. Кабель для этих линий есть в разделе силовой кабель ВВГ-нг.
Отключающая способность: 4,5 кА, 6 кА или 10 кА
Цифра в рамке на корпусе — максимальный ток короткого замыкания, который аппарат разорвёт и после этого останется живым. Грубо говоря, это запас прочности контактов и дугогасительной камеры.
Чем ближе дом к трансформаторной подстанции, тем выше возможный ток КЗ. Для квартиры в старой пятиэтажке с длинным вводом хватает 4,5 кА. В новостройке, где подстанция стоит во дворе, разумнее взять 6 кА — разница в цене между линейками ABB SH201L и S201 составляет примерно 250 руб. на модуль. Для промышленных щитов и вводов частных домов берут 10 кА и выше.
Рядом часто пишут класс токоограничения — цифру 2 или 3 в квадрате. Третий класс означает, что аппарат гасит дугу быстрее и пропускает через кабель меньше энергии. При равной цене выбирайте его.
ABB, IEK или Legrand: что реально брать
Между брендами разница не в маркетинге, а в качестве контактной группы и в том, как аппарат держит серию срабатываний.
IEK — рабочая лошадка бюджетного сегмента. Серия ВА47-29 на 1 полюс 16 А стоит от 154 руб., этого достаточно для дачного щитка или для линий, которые почти не нагружены. Если коротко: цена отличная, ресурс средний.
ABB — то, что я ставлю себе домой. SH201L 1P C 16 А обойдётся примерно в 369 руб., клеммы держат момент затяжки годами, а корпус не «плывёт» при нагреве. Разница с бюджетом в пересчёте на щит из десяти модулей — около двух тысяч рублей, и она того стоит.
Legrand серии TX3 занимает середину: 1П C 25 А стоит порядка 420 руб., при этом отключающая способность 6 кА уже в базе. Удобные клеммы с индикацией положения контакта — мелочь, которая экономит время при сборке щита.
Честно говоря, для одной линии в санузле переплачивать смысла нет. А вот на вводном автомате и на группе кухни экономить не стоит: именно они работают под постоянной нагрузкой. Весь ассортимент собран в разделе автоматические выключатели.
Частые вопросы
Чем автомат B отличается от автомата C
Можно ли поставить автомат номиналом больше, чем держит кабель
Что означает надпись 4,5 kA на корпусе
Нужен ли автомат, если в щите уже стоит УЗО
Как часто нужно менять автоматические выключатели
Сколько модулей занимает автомат в щите
С чего начать и где купить
Сначала посчитайте линии: сколько групп освещения, сколько розеточных, есть ли выделенные линии на плиту, бойлер и стиральную машину. Дальше под каждую линию подбираете сечение кабеля, а уже под кабель — номинал и характеристику автомата. Последний шаг — вводной аппарат на ступень выше самой мощной группы и корпус щита с запасом по модулям.
Собрать щит целиком можно у нас: автоматические выключатели ABB, IEK и Legrand лежат на складе в Москве, рядом в каталоге есть щиты и боксы и DIN-рейки с гребёнками. Если сомневаетесь в номиналах, напишите нам состав линий — подберём комплект под вашу схему.
