Вытяжной вентилятор с обратным клапаном: зачем нужен и как выбрать

Зачем нужен обратный клапан в вытяжном вентиляторе, какие бывают типы — лепестковый, мембранный и жалюзийный, как проверить обратную тягу и когда клапан ставить нельзя.

Советы и инструкции

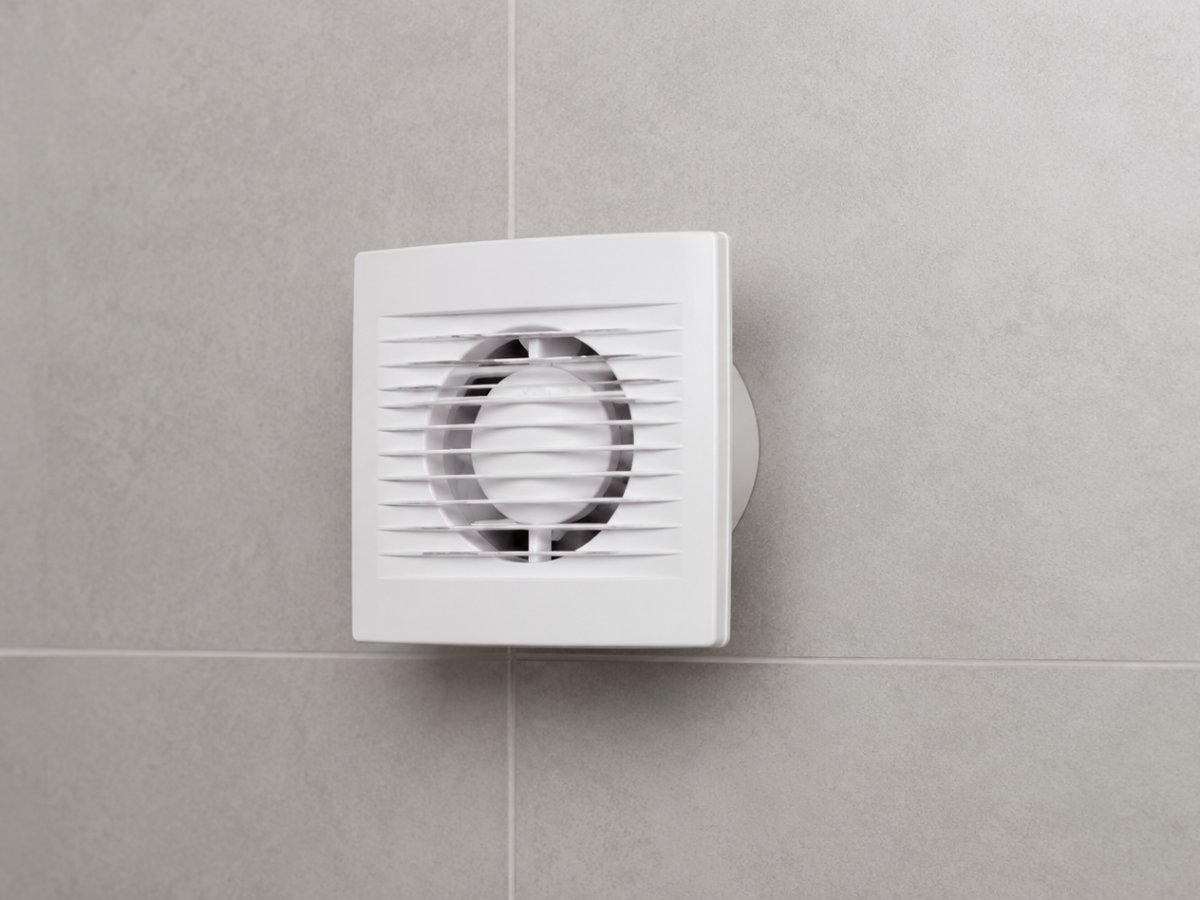

Вытяжной вентилятор с обратным клапаном нужен там, где из шахты тянет чужими запахами, табачным дымом и пылью. Клапан — это заслонка, которая открывается под напором воздуха от вентилятора и закрывается, когда он выключен. Разберём, какие бывают клапаны, когда они выручают и в каких случаях их лучше не ставить вообще.

Коротко. Живёте в многоэтажке и чувствуете запахи от соседей — берите вентилятор со встроенным лепестковым клапаном, диаметр 100 мм для ванной и 125 мм для совмещённого санузла. В частном доме с коротким каналом надёжнее жалюзийный. Если вентканал в квартире один на кухню и санузел, клапан ставить нельзя. Модели с клапаном в наличии: от 3 448 до 4 075 руб.

Что делает обратный клапан и когда он спасает

В многоэтажке вентканалы соседей по стояку сходятся в одну шахту. Пока вентилятор работает, воздух уходит наверх. Выключили — и путь открыт в обе стороны: при перепаде давления шахта начинает дуть внутрь квартиры. Это и есть обратная тяга.

Дальше всё зависит от того, что творится у соседей. Кто-то курит в санузле, кто-то жарит рыбу, у кого-то сохнет бельё с отбеливателем. Всё это приходит через решётку, причём чаще на нижних и средних этажах, потому что тяга в шахте распределяется неравномерно.

Клапан решает ровно одну задачу — перекрывает обратный поток. На влажность, конденсат и плесень он не влияет никак, это работа производительности. По опыту, половина покупателей приходит за клапаном, а проблема у них в другом: нет притока воздуха под дверью санузла.

Совет мастера. Обратная тяга сильнее всего проявляется в ветреную погоду и в межсезонье, когда отопление уже включили, а на улице ещё плюс. Если запахи приходят только в эти периоды — дело точно в клапане, а не в мощности вентилятора.

Проверьте обратную тягу за десять секунд

Возьмите лист бумаги формата А5 и приложите к решётке при выключенном вентиляторе. Прилип — тяга нормальная, воздух уходит в шахту. Отвалился или, хуже того, лист отгибает наружу — идёт обратный поток, клапан нужен.

Второй способ ещё проще: поднесите к решётке зажжённую спичку и посмотрите на пламя. Тянется в канал — порядок. Отклоняется в комнату — воздух идёт из шахты к вам. А вот дым от сигареты для этой проверки лучше не использовать: он слишком лёгкий и путает картину.

Типы клапанов: лепесток, шторка, жалюзи

Конструкций всего три, и выбор между ними — это выбор между ценой, герметичностью и положением монтажа. Разница на практике заметная.

Тип	Как работает	Плюсы и минусы	Где уместен
Лепестковый	Два подпружиненных лепестка расходятся от напора	Дёшев и тих, но лепестки со временем залипают от пыли	Квартира, накладной монтаж на стену
Шторка (мембрана)	Тонкая пластиковая плёнка прижимается к рамке	Самый герметичный, зато требует строго вертикального канала	Канальный монтаж, сильная обратная тяга
Жалюзийный	Пластины откидываются наружу под давлением	Не боится пыли и наледи, но слегка щёлкает при пуске	Частный дом, выход на фасад

Для типовой квартиры в девяти случаях из десяти берут лепестковый: он встроен прямо в корпус вентилятора и не требует ни переходников, ни отдельной ревизии. Шторку выбирают те, кому запахи приходят особенно настойчиво, — она перекрывает канал плотнее. Жалюзи ставят на улицу, потому что зимой мембрана на морозе дубеет и примерзает.

Встроенный в вентилятор или отдельный в канал

Встроенный клапан — часть корпуса, ставится вместе с вентилятором за пятнадцать минут. Так сделано у моделей DiCiTi серии SILENT и у части линейки ERA. Отдельный клапан — это кусок канала диаметром 100, 125 или 150 мм, который врезается в воздуховод перед решёткой.

Отдельный берут в двух ситуациях. Первая: вентилятор уже стоит и менять его не хочется. Вторая: канал длинный и нужна двойная защита — клапан в вентиляторе плюс клапан в канале. Кстати, второй вариант заметно поднимает сопротивление, и вентилятор теряет процентов пятнадцать паспортной производительности.

Важно знать. Если в квартире один вентканал на кухню и санузел, клапан ставить нельзя. Он перекроет естественную вытяжку в те часы, когда вентилятор выключен, и воздух в санузле встанет совсем. В таких планировках либо оставляют канал свободным, либо разводят два независимых выхода.

Когда клапан только мешает

Случаев немного, но они встречаются. Естественная вытяжка без принудительного вентилятора — клапан просто заглушит её, потому что слабого перепада не хватит, чтобы отжать лепестки. Газовая колонка или котёл с открытой камерой сгорания в помещении — здесь любое сужение канала недопустимо, это вопрос безопасности, а не комфорта.

Третий случай — холодный чердак или неотапливаемая шахта. Тёплый влажный воздух конденсируется на заслонке, зимой намерзает, и лепестки перестают открываться. Грубо говоря, вентилятор гудит, а воздух стоит. В таких каналах ставят жалюзийный клапан с наружным козырьком.

Диаметр и мелочи монтажа

Диаметр клапана всегда равен диаметру канала: 100 мм для ванной или туалета, 125 мм для совмещённого санузла, 150 мм для кухни и больших помещений. Переходников лучше избегать — каждый сужение съедает тягу.

Лепестковый и жалюзийный клапан работают в любом положении, мембранный — только в вертикальном канале, иначе шторка провисает и не закрывается. Ещё нюанс: клапан нужно раз в год протирать. Пыль с жиром превращает лепестки в один слипшийся блин, и вентилятор начинает работать в закрытую заслонку.

Частые вопросы

Нужен ли обратный клапан в квартире

Нужен, если в доме общая вентиляционная шахта и вы чувствуете запахи от соседей. В частном доме с отдельным каналом на фасад клапан желателен, чтобы зимой не задувало холодом. Проверьте тягу листом бумаги — это решает вопрос за десять секунд.

Какой обратный клапан лучше — лепестковый или шторка

Для квартиры лучше лепестковый: он встроен в вентилятор, тише и не зависит от положения канала. Шторка герметичнее, но работает только в вертикальном воздуховоде и быстрее забивается пылью. На улицу берут жалюзийный.

Снижает ли обратный клапан производительность вентилятора

Да, примерно на 10-15 процентов от паспортных кубометров. Поэтому при выборе модели с клапаном берите производительность с небольшим запасом: для ванной 3-4 кв. м это 90-100 куб. м/ч вместо расчётных 80.

Можно ли поставить клапан отдельно от вентилятора

Можно: отдельный канальный клапан врезается в воздуховод перед решёткой, диаметры стандартные — 100, 125 и 150 мм. Это разумный вариант, когда вентилятор уже установлен и менять его нет смысла.

Почему клапан хлопает и щёлкает при включении

Щёлкают жалюзийные клапаны — пластины откидываются под напором и возвращаются с ударом. Это конструктивная особенность, а не брак. Лепестковые и мембранные работают почти беззвучно, поэтому в спальной зоне берут именно их.

Клапан стоит, а запах всё равно приходит

Чаще всего лепестки залипли от пыли или клапан подобран не по диаметру и не садится в канал плотно. Снимите решётку и проверьте, свободно ли ходят створки. Если запах идёт мимо корпуса, щель по периметру нужно проходить герметиком.

С чего начать

Сначала проверьте тягу листом бумаги и посмотрите, один у вас канал или два. Дальше определите диаметр воздуховода и решите, нужен встроенный клапан или канальный. Если запахи приходят постоянно, а не только при ветре, берите модель со встроенным лепестковым клапаном — это самое простое решение из работающих. Подобрать модель по диаметру и уровню шума можно в разделе Вентиляция, цены и наличие в карточках актуальные.
