Как паять провода паяльником, чтобы соединение не грелось и не отваливалось через год? Нужны три вещи: паяльник мощностью 60-100 Вт для проводки (для электроники хватит 25-40 Вт), припой ПОС-61 и флюс или канифоль. Остальное решает техника: зачистка, скрутка, прогрев и изоляция.

Коротко. Для бытовой проводки сечением 1,5-2,5 мм² берите паяльник на 60-80 Вт, припой ПОС-61 диаметром 1-2 мм и канифоль (для луженой меди) или активный флюс (для окисленных жил). Жилы скрутите на длину 30-40 мм, прогрейте скрутку 3-5 секунд, дайте припою затечь внутрь и наденьте термоусадку. Алюминий обычным паяльником и ПОС не паяют.

Какой паяльник нужен для пайки проводов

Главный параметр - мощность. Медная скрутка из двух жил по 2,5 мм² работает как радиатор: маломощный паяльник отдаёт тепло, а провод тут же его уносит. В итоге припой ложится сверху серой «шубой» и не проникает внутрь. Это так называемая холодная пайка, и через пару лет она даёт нагрев в коробке.

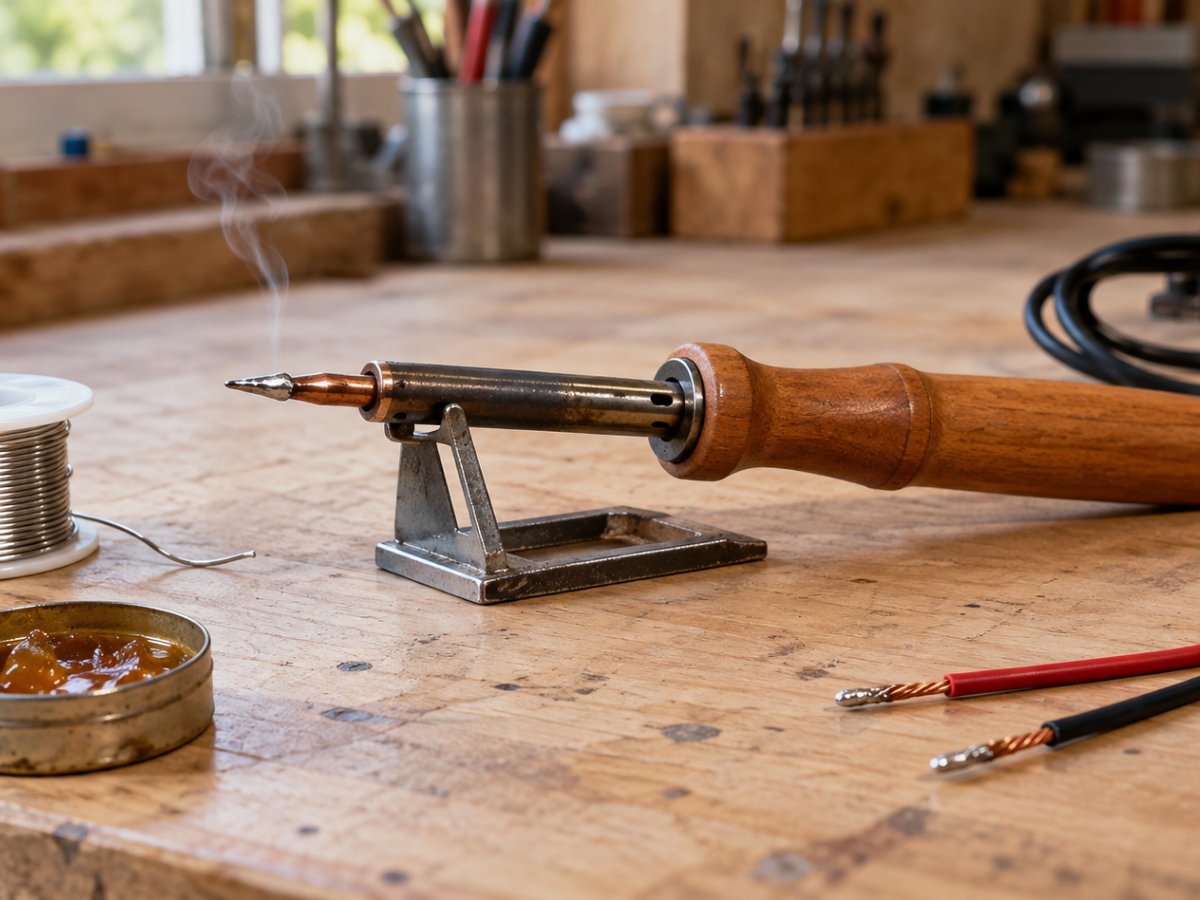

На практике для домашнего электромонтажа удобнее всего классический паяльник ПД на 65-80 Вт с деревянной ручкой. Он стоит 400-550 руб., греется около 3 минут и спокойно прогревает скрутку из трёх-четырёх жил. Для ремонта платы, наушников или светодиодной ленты такой уже грубоват - там нужен паяльник на 25-40 Вт с тонким жалом.

Второй выбор - тип нагревателя. Нихромовая спираль дешёвая и неубиваемая, но греется долго и медленно восстанавливает температуру после касания. Керамический нагреватель выходит на рабочий режим за 40-60 секунд и точнее держит нагрев. По опыту, керамика на 60 Вт от REXANT справляется с проводом 2,5 мм² не хуже нихромового 80-ваттника.

Задача	Мощность	Жало	Припой
Плата, наушники, LED-лента	25-40 Вт	конус 1-2 мм	ПОС-61, 0,8-1 мм
Провод 0,75-1,5 мм² (светильник, удлинитель)	40-65 Вт	клин 3-5 мм	ПОС-61, 1-2 мм
Скрутка 2,5 мм² в коробке	65-100 Вт	клин 5-7 мм	ПОС-61 или ПОС-40, 2-3 мм
Кабель 4-6 мм², наконечники, шина	100-200 Вт	массивное 7-8 мм или «топорик»	ПОС-40, пруток
Проводка в машине без розетки	40 Вт, 12 В	конус или клин	ПОС-61, 1 мм

Припой, флюс и канифоль: что купить

Для меди почти всегда хватает ПОС-61: 61% олова, плавится при 183-190 градусах, растекается тонко и блестит. ПОС-40 дешевле и тугоплавче (около 235 градусов), зато подходит для крупных соединений, где не страшен перегрев. Удобнее всего проволока с канифолью внутри - флюс подаётся сам.

А вот с флюсами есть нюанс. Сосновая канифоль нейтральна, её можно не смывать, но она плохо берёт окисленную или потемневшую медь. Активный флюс вроде Ф-61А или паяльной кислоты снимает оксид моментально. Зато его остатки потом разъедают жилу, поэтому место пайки обязательно промывают спиртом или водой с содой.

Если коротко: свежий провод - канифоль или флюс-гель, старый потемневший - активный флюс плюс промывка. На кухне или в щитке после кислоты лучше перестраховаться и промыть дважды.

Совет мастера. Перед первой пайкой залудите новое жало: нагрейте, окуните в канифоль и покройте припоем. Нелуженое медное жало за 10-15 минут покрывается окалиной, и припой просто скатывается с него шариком. Медное жало раз в месяц подтачивайте напильником, никелированное - только чистите о влажную губку или латунную стружку.

Как паять провода паяльником: пошагово

Вся операция на одной скрутке занимает 2-3 минуты. Главное - не спешить с прогревом и не дёргать провод, пока припой не застыл.

Зачистка. Снимите изоляцию на 35-45 мм. Многопроволочную жилу (ПВС, ШВВП) слегка распушите и залудите отдельно, однопроволочную (ВВГ) зачистите до блеска наждачкой.
Термоусадка. Наденьте трубку на один из проводов заранее. Кстати, это самая частая ошибка новичков - вспомнить о ней, когда скрутка уже готова.
Скрутка. Сделайте плотную скрутку не короче 30 мм, минимум 5-6 витков. Пайка не заменяет механическую прочность, она только улучшает контакт.
Флюс. Нанесите канифоль или флюс-гель на всю длину скрутки.
Прогрев. Прижмите жало к скрутке снизу, а пруток припоя подавайте сверху, к проводу, а не к жалу. Припой должен расплавиться от тепла самой меди.
Проливка. Ведите жало вдоль скрутки, пока припой не затечёт между витками и не покажется с обратной стороны. Обычно это 3-5 секунд.
Остывание и изоляция. 10-15 секунд не трогайте соединение, затем смойте активный флюс, посадите термоусадку и прогрейте её феном или зажигалкой.

Хорошая пайка блестит, повторяет рельеф витков и не имеет шариков на поверхности. Матовая зернистая поверхность значит одно: соединение недогрели или сдвинули при остывании. Такое лучше пропаять заново, чем потом искать, почему греется коробка.

Пайка в распредкоробке и на щитке

Пайка скрутки прямо разрешена ПУЭ (пункт 2.1.21) наравне со сваркой, опрессовкой и зажимами. Для домашнего мастера это самый надёжный способ, если нет сварочного аппарата для проводки: контакт получается практически монолитным. Минус один - разобрать такое соединение без кусачек уже не получится.

Работайте только на обесточенной линии: отключите автомат и проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром. Для работы под потолком пригодится паяльник с подставкой-держателем, а припой удобнее держать в катушке на 100 г, чем в коротких прутках.

Если пайка кажется слишком долгой, в коробке можно обойтись клеммами WAGO или гильзами. Честно говоря, для линий до 16 А разница в надёжности небольшая, а вот на мощных линиях к плите или бойлеру пропаянная скрутка ощутимо холоднее.

Важно знать. Алюминиевые провода обычным паяльником и ПОС не паяют: на алюминии мгновенно образуется оксидная плёнка, и припой не держится. Соединение алюминия с медью делают через клеммы с пастой или специальные гильзы, иначе контакт окисляется и начинает греться.

Типичные ошибки при пайке проводов

Слабый паяльник. 25-ваттник на скрутке 2,5 мм² даст холодную пайку, даже если держать его минуту.
Припой на жало, а не на провод. Капля перекатывается на холодную медь и застывает сверху, не проникая внутрь.
Перегрев изоляции. ПВХ плавится уже при 160-180 градусах, поэтому прогревайте быстро и мощно, а не долго и слабо.
Неотмытая кислота. Через полгода жила под термоусадкой зеленеет и рассыпается.
Изолента вместо термоусадки. Она сохнет и сползает за 2-3 года, особенно в тёплой коробке. Лучше термоусадочная трубка с запасом 10 мм с каждой стороны.

Частые вопросы

Какой мощности паяльник нужен для пайки проводов

Для проводов 0,75-1,5 мм² достаточно 40-65 Вт, для скрутки 2,5 мм² в распредкоробке - 65-100 Вт. Для кабеля 4-6 мм² и наконечников нужен паяльник на 100-200 Вт или паяльник-топорик.

Можно ли паять провода без флюса

Только если припой уже содержит канифоль внутри и медь свежая, блестящая. Окисленная жила без флюса не смачивается: припой ложится шариками и соединение получается холодным.

Что лучше для проводки: пайка или WAGO

Пайка надёжнее по контакту и почти не греется, но неразборная и требует времени. WAGO быстрее и позволяет переделать схему. Для мощных линий выигрывает пайка, для освещения разница минимальна.

Какой припой лучше для меди

ПОС-61 с канифолью внутри - универсальный выбор для меди: низкая температура плавления и хорошая текучесть. Для массивных соединений подойдёт ПОС-40, он дешевле, но плавится при более высокой температуре.

Почему припой не прилипает к проводу

Чаще всего не хватает температуры или флюса: провод недогрет, жало покрыто окалиной или медь окислена. Зачистите жилу, добавьте флюс, залудите жало и возьмите паяльник помощнее.

С чего начать и где купить

Для домашнего мастера минимальный набор такой: паяльник на 60-80 Вт с подставкой, катушка ПОС-61 на 100 г, баночка канифоли и флакон активного флюса на случай старой проводки. Всё вместе обойдётся в 900-1 300 руб. Если дома есть ещё и электроника, добавьте керамический паяльник на 30-40 Вт с тонким конусом.
