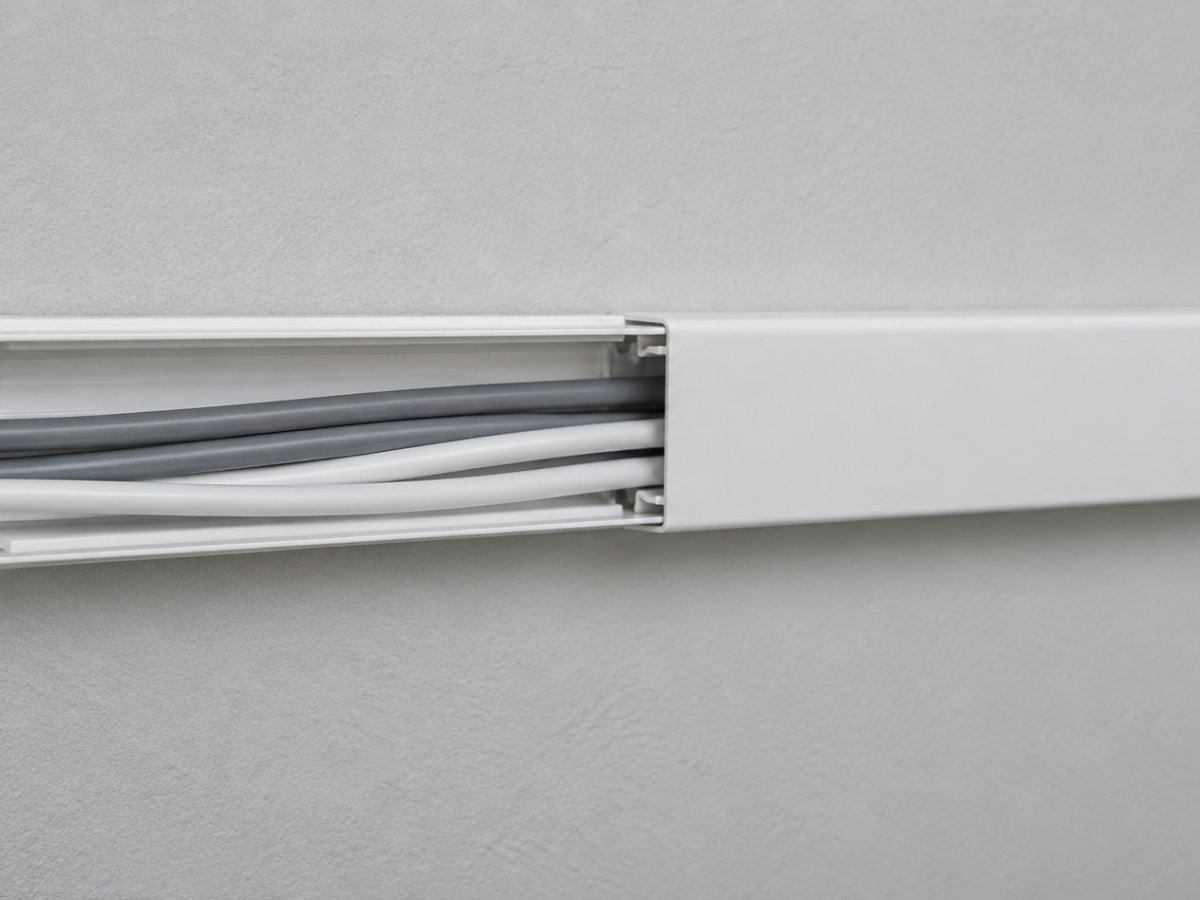

Кабель-канал выбирают по трём вещам: размер, материал крышки и качество замка. Ошибиться проще всего с размером — короб 16х16 мм берут «на глаз», а потом в него не влезает третий кабель. Ниже разберём, как посчитать сечение заранее и не переплатить за лишний объём.
Из чего делают кабель-каналы и что брать домой
Девять из десяти кабель-каналов в продаже — жёсткий ПВХ. Для квартиры это правильный выбор: пластик не проводит ток, не ржавеет и режется обычным ножовочным полотном. Главное — чтобы материал был самозатухающим: такой канал не поддерживает горение и гаснет сам, если внутри произошло короткое замыкание.
Металлические лотки и короба живут в другой нише — производственные цеха, котельные, открытая проводка в гараже, где короб может поймать удар тележкой или ящиком. Стоят они втрое дороже пластиковых и требуют заземления. Для коридора в двушке это лишнее.
Отдельная история — алюминиевые профили Legrand и DKC серий вроде DLP 105х50. Их ставят в офисах и переговорных, где короб идёт по периметру вместе с розеточными блоками и выглядит как часть отделки. Цена соответствующая — за такой хлыст просят больше 1700 руб.
Размеры кабель-канала: как посчитать нужный короб
Правило простое. Кабели занимают не больше 60 % площади внутреннего сечения — остальное оставляют на тепловой зазор и на будущие линии. Считается это в пару действий: перемножаем стороны короба, берём от результата 60 % и делим на площадь одного кабеля.
Плоский ВВГнг-LS 3х1,5 в сечении примерно 10,5 на 6 мм, то есть около 63 мм². У 3х2,5 — уже 88 мм². Подставляем в формулу и получаем понятные цифры, которые удобно держать в голове прямо у прилавка.
| Размер | Кабелей 3х1,5 | Кабелей 3х2,5 | Где применяют |
|---|---|---|---|
| 12х12 мм | 1 | 1 | Витая пара, ТВ-кабель, одиночная линия света |
| 16х16 мм | 2 | 1 | Освещение, выключатели, слаботочка |
| 25х16 мм | 3 | 2 | Розеточная группа одной комнаты |
| 40х16 мм | 6 | 4 | Магистраль по комнате, короб под плинтус |
| 40х25 мм | 9 | 6 | Выход из щита, кухня с техникой |
| 60х40 мм | 22 | 16 | Мастерская, гараж, стояк на несколько квартир |
| 100х60 мм | 55 и больше | 40 | Магистраль на этаж, производственные линии |
На практике я советую брать на один типоразмер больше расчётного. Разница в деньгах смешная: короб 25х16 в нашем каталоге стоит 70 руб., а 40х16 — 113 руб. Зато через год, когда захочется добавить линию под кондиционер или интернет, не придётся сбивать весь короб со стены.
Если вы ещё не определились с кабелем, сначала посчитайте нагрузку — у нас есть подробный разбор с таблицей в материале про сечение кабеля по мощности. Размер короба считают уже под готовый список линий.
Замок, крышка и толщина стенки кабель-канала
Короб держит кабели не сам по себе, а замком крышки. У бюджетных серий защёлка одинарная и неглубокая, крышка начинает «играть» уже после второго снятия. У Промрукав и Идеал в ходовых размерах замок двойной, и крышка садится с внятным щелчком.
Толщина стенки тоже говорит о многом. Нормальный кабель-канал 40х16 имеет стенку около 1 мм — он не сминается, когда его прижимают дюбель-гвоздём. Экономичные серии делают 0,6–0,7 мм, и такой канал выгибается волной на неровной стене.
Кстати, у широких коробов от 40 мм обычно есть перегородка или ребро посередине. Она удобна, когда в одном канале идут силовая линия и витая пара: физическое разделение снижает наводки на слаботочку.
Цвет и фактура: белый или под дерево
Белый ПВХ — самый ходовой и самый дешёвый вариант, он же лучше всего уходит на потолок и на светлые стены. А вот в комнатах с деревянной отделкой или тёмными обоями белая полоса по стене бросается в глаза сразу.
Для таких случаев есть декоры: сосна, дуб, структура под дерево. У Промпласт фактура тиснёная, то есть рисунок не стирается тряпкой, в отличие от простой плёнки. Разница в цене между белым и «сосной» — обычно 20–30 %: короб 25х16 белый стоит 70 руб., а тот же размер в сосне — 118 руб.
Отдельно стоит вспомнить плинтусные кабель-каналы. Это профиль высотой 60–70 мм, который заменяет обычный плинтус и прячет провода на уровне пола. Решение для случаев, когда штробить нельзя: панельный дом, съёмная квартира, отделанные стены.
Сколько кабель-канала брать и что понадобится ещё
Стандартная длина хлыста — 2 метра. Померьте трассу рулеткой и добавьте 15–20 % на подрезку, стыки и ошибки: хлыст, отрезанный на 3 см короче, превращается в мусор. Для комнаты 4х5 м по периметру уходит примерно 9–10 хлыстов размера 25х16.
К коробу почти всегда докупают фурнитуру: внутренние и внешние углы, Т-отводы, заглушки. Без них стык на углу выглядит грубо, а щели собирают пыль. По опыту, на однокомнатную квартиру уходит 6–8 углов и 4–6 заглушек.
Крепёж считают из шага 400–500 мм по горизонтали и 300 мм на вертикальных участках. По бетону и кирпичу берут дюбель-гвоздь 6х40, по гипсокартону — «бабочку» или саморез по металлу в профиль. Для скрытых участков и переходов в стене вместо короба удобнее гофрированная труба, а связать пучок внутри канала помогают кабельные стяжки.
Частые вопросы
Какой кабель-канал нужен для двух кабелей 3х2,5
Можно ли класть силовой кабель и интернет в один короб
Чем резать кабель-канал ровно
Можно ли крепить короб на клей вместо дюбелей
Подходит ли обычный кабель-канал для улицы
Где купить кабель-канал
Если коротко: определите список линий, посчитайте площадь по таблице выше, возьмите на типоразмер больше и добавьте 20 % на подрезку. Дальше остаётся выбрать цвет и фурнитуру под отделку.
В разделе кабель-каналов Akopoff.ru есть все ходовые размеры от 12х12 до 100х60 мм — белые и в декорах «сосна» и «структура под дерево». Цены начинаются от 37 руб. за хлыст 12х12 и доходят до 449 руб. за 100х60. Сопутствующий крепёж и гофра лежат в общем разделе кабеля и комплектующих, так что собрать всё в один заказ можно за пару минут.
