Электрощит — это коробка, в которой живёт защита всей квартиры: вводной автомат, УЗО, автоматы групп. Выбирают его последним, а страдают из-за него первым: корпус на 8 модулей закрывается с трудом, добавить автомат на тёплый пол уже некуда, и через два года щит меняют целиком. Разберём по шагам, сколько модулей брать, пластик или металл, навесной или встраиваемый.
Что такое электрощит и из чего он состоит

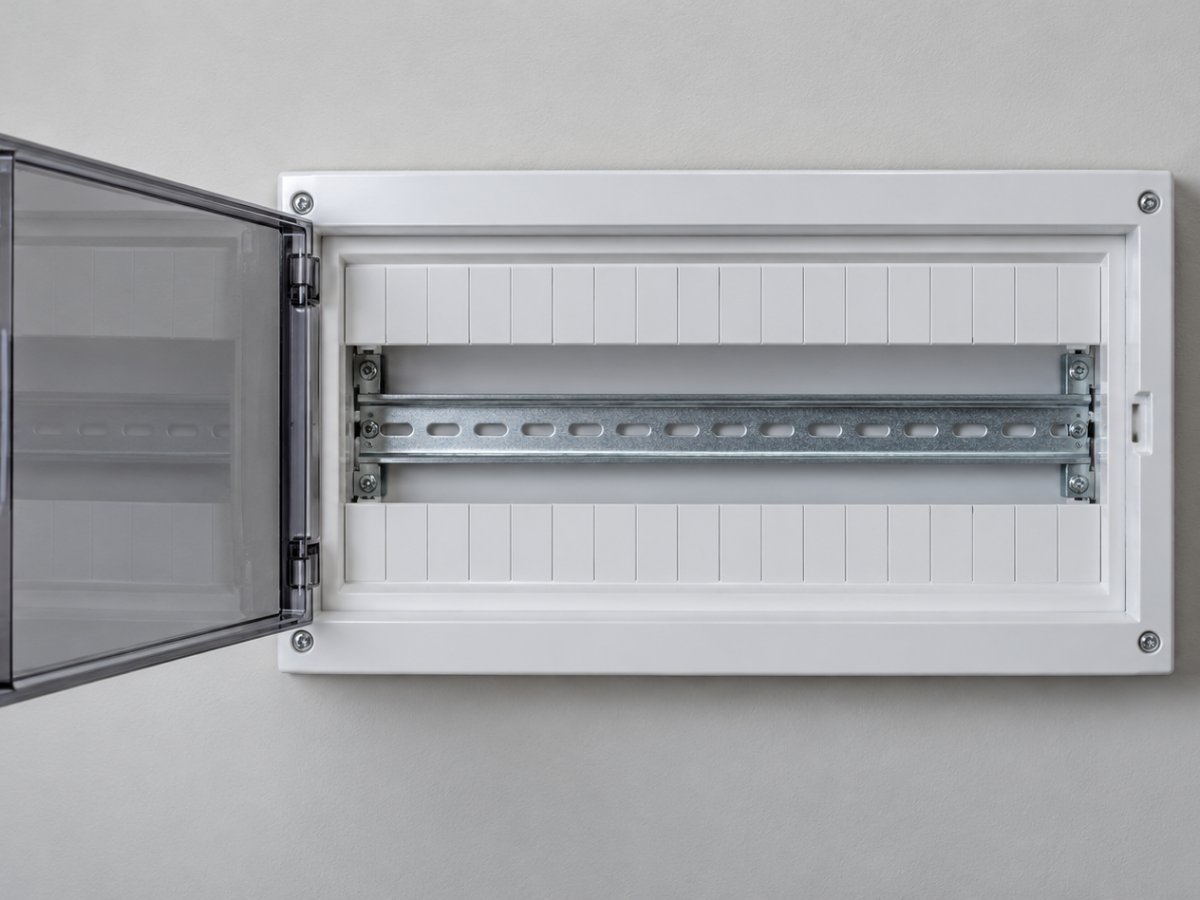

Электрощит — это корпус с DIN-рейкой внутри. На рейку защёлкиваются модульные аппараты: вводной автомат, счётчик (если он не в подъезде), УЗО или дифавтоматы, автоматы на группы, реле напряжения. Плюс две шины — нулевая N и защитная PE, обычно они идут в комплекте с корпусом.
Ширина одного модуля стандартная — 17,5 мм. От этого и считают ёмкость: бокс «на 12 модулей» означает 12 таких мест в один ряд, а не 12 автоматов. Двухполюсный автомат занимает 2 модуля, УЗО — тоже 2, трёхфазный вводной — 3. По опыту, именно на этом и спотыкаются: человек считает автоматы, а щит считает модули.
Корпуса делятся на навесные (ОУ, открытая установка — привинчивается к стене) и встраиваемые (СУ, скрытая установка — в нишу в стене). Есть ещё уличные исполнения с ключом и уплотнителем по периметру дверцы.
Сколько модулей нужно: считаем по группам
Считать нужно не «на глаз», а по списку групп. Типовая двухкомнатная квартира: вводной двухполюсный автомат (2), противопожарное УЗО на 100 или 300 мА (2), розетки комнат — две группы (2), освещение — одна-две группы (1–2), кухонные розетки с УЗО 30 мА (4), стиральная машина с УЗО (4), электроплита (2). Итого уже 17–18 модулей. Значит, бокс на 18 модулей заполнится сразу под крышку, и брать нужно 24.
| Объект | Групп | Занято модулей | Щит с запасом |
|---|---|---|---|
| Студия, однокомнатная | 4–5 | 8–10 | 12 модулей |
| Двухкомнатная | 6–8 | 14–18 | 24 модуля |
| Трёх-четырёхкомнатная | 9–12 | 20–28 | 36 модулей |
| Дом до 150 кв. м, одна фаза | 12–16 | 28–36 | 36–54 модуля |
| Дом, три фазы | 15–20 | 40–55 | 54–72 модуля |
Запас нужен не для красоты. Тёплый пол в ванной, кондиционер, реле напряжения после скачка в доме, отдельная линия на посудомойку — за пять лет в щите появляется 3–6 новых модулей. Ещё пара мест уходит на кросс-модуль, если фаза раздаётся на несколько УЗО.
Навесной или встраиваемый: ОУ и СУ
Встраиваемый (СУ) сидит в нише, снаружи видна только рамка с дверцей — аккуратно и не мешает мебели. Минус один: нишу надо выдолбить, а в панельном доме внутренняя стена часто несущая, и штробить её под глубину 90–100 мм нельзя. Тогда остаётся навесной.
Навесной (ОУ) крепится на четыре дюбеля и выступает от стены на 8–12 см. Ставить проще, обслуживать удобнее, а вводить кабель можно сверху и снизу. Зато корпус на виду, и в прихожей его обычно прячут в шкаф.
Кстати, у одного и того же семейства корпусов бывают оба варианта: у ABB это Mistral41 для скрытого монтажа и EUROPA для накладного, у Tekfor — серии CVK (СУ) и CNK/BNK (ОУ). Начинка одинаковая, отличается только способ установки.
| Параметр | Пластиковый бокс | Металлический щит |
|---|---|---|
| Где применяют | квартира, дом, дача внутри помещения | подъезд, гараж, щитовая, улица, ввод в дом |
| Цена за 12 модулей | от 700 до 2 500 руб. | от 2 400 до 3 600 руб. |
| Стойкость к удару | средняя, у ударопрочных серий IK10 | высокая, сталь 0,8–1,2 мм |
| Замок | чаще защёлка, реже ключ | замок или треугольный ключ |
| Коррозия | не боится сырости | нужна порошковая окраска, иначе ржавеет |
| Заземление корпуса | не требуется | обязательно на PE |
Пластик или металл, IP и IK
Для квартирного электрощита почти всегда выигрывает пластик: легче, дешевле, не требует заземления корпуса и не звенит при защёлкивании автоматов. Хороший пластиковый бокс сделан из самозатухающего ABS или поликарбоната — при перегреве он не поддерживает горение. У ЭРА, TDM, IEK, VIKO, Nilson и STEKKER есть боксы от 2 до 54 модулей, цены на ходовые модели — от 250 до 5 400 руб.
Металл берут туда, где корпус могут задеть тележкой, лопатой или ногой: гараж, мастерская, вводной щит в доме, лестничная площадка. Тут же смотрят на толщину стали — у дешёвых корпусов 0,5 мм, дверца играет и не прилегает, а замок разбалтывается за сезон.
Степень защиты читается просто. IP20 и IP31 — сухая комната, IP41 — стандарт для квартирного щита, IP54 — влага и брызги (неотапливаемый дом, гараж), IP65 — улица и мойка из шланга. Уличный щит обязательно должен быть с уплотнителем по контуру дверцы и вводом кабеля через гермовводы снизу, а не сверху.
Ударопрочность обозначают как IK: IK07 — обычный уровень, IK08–IK10 — усиленный, такие корпуса ставят в общедоступных местах. Зато цена вырастает примерно на треть, и в жилой квартире это лишние деньги.
Что ставят внутрь и на что это влияет
Ёмкость щита напрямую зависит от схемы защиты. Экономный вариант — одно противопожарное УЗО на ввод плюс автоматы на группы: занимает мало места, но при утечке отключает всю квартиру сразу. Правильный вариант — отдельные УЗО 30 мА на мокрые зоны: кухня, ванная, стиральная машина. Он занимает на 4–6 модулей больше, зато при пробое в бойлере свет в комнатах остаётся.
Дифавтоматы (автомат и УЗО в одном корпусе) экономят место: 2 модуля вместо 3–4. Стоят дороже, и при срабатывании не всегда понятно, что сработало — перегрузка или утечка. На тему начинки у нас есть отдельные разборы: типы автоматических выключателей и что такое УЗО и зачем оно нужно.
Ещё один нюанс — глубина. Реле напряжения, счётчик и модульные контакторы выше обычного автомата, и в плоский бокс на 65 мм глубины они встают с трудом. Если планируете реле напряжения или трёхфазный счётчик, смотрите корпуса глубиной от 90 мм.
Где ставить щит и на какой высоте
Норма по высоте не жёсткая, а разумная: центр щита — на 1,4–1,7 м от пола, чтобы взрослый дотянулся до автоматов не вставая на стул, а ребёнок не дотянулся вообще. В проектах чаще всего ставят 1,5 м до верхнего края корпуса.
Место для электрощита — прихожая или коридор, рядом с вводом кабеля, но не в ванной и не над мойкой: сырость и брызги щиту противопоказаны. Не прячьте щит за встроенный шкаф с глухой стенкой: доступ к аппаратам должен быть свободным, без разборки мебели. А вот запирающаяся дверца в квартире с детьми — вещь полезная.
Честно говоря, чаще всего щит переносят не из-за норм, а из-за ремонта: старый ЩУ 290×190 мм в стене прихожей не вмещает новую схему, и его меняют на бокс на 24 модуля рядом. Тогда заодно перекладывают вводной кабель, и вот тут стоит проверить сечение кабеля по мощности, чтобы новый щит не встал на старый провод 2,5 квадрата.
Пять ошибок при покупке электрощита
Первая — купить электрощит «в притык». Считали 12 модулей, взяли на 12, а автоматы без зазоров стоят плотно и греют друг друга. Вторая — забыть про шины: в дешёвых боксах нулевой шины нет вообще, её докупают отдельно за 150–400 руб.
Третья — металлический щит без заземления корпуса. PE-провод на корпусную шпильку прикручивают всегда, иначе при пробое изоляции на металле окажется фаза. Четвёртая — уличный бокс с вводом кабеля сверху: вода по кабелю стечёт прямо внутрь.
А вот пятая обиднее всех: щит подобран отлично, но дверца открывается в стену. Перед покупкой посмотрите, в какую сторону открывается дверца, и есть ли у модели возможность перевесить её на другую сторону — у серий Mistral41 и BVK такая возможность есть, у самых дешёвых боксов нет.
Частые вопросы
Какие бывают электрощиты и чем они отличаются
Сколько модулей в электрощите хватит для квартиры
Можно ли собрать электрощит своими руками
На какой высоте вешать электрощит
Какой IP нужен для щита на улице и в гараже
Сколько стоит электрощит и от чего зависит цена
С чего начать и где купить
Порядок простой: выпишите группы, посчитайте модули, добавьте запас 30 процентов, определитесь со способом установки и степенью защиты. После этого останется выбрать электрощит нужной ёмкости. В разделе боксы и щиты на Akopoff.ru есть пластиковые боксы от 2 до 54 модулей и металлические учётные щиты, а рядом — автоматические выключатели, УЗО и DIN-рейки с гребёнками, чтобы собрать щит одним заказом. Наличие и цены в карточках обновляются ежедневно, а по подбору ёмкости можно спросить менеджера.
